沂南县“十四五”农村生活污水治理项目可行性研究报告

建设单位：临沂市生态环境局沂南县分局

编制单位：京秀工程咨询有限公司

目 录

第一章总论

1.1项目概述

1.2编制依据

1.2.1法律法规

1.2.2政策依据

1.2.3技术规范

1.2.4执行标准

1.2.5规划依据

1.3可行性研究的内容和范围

第二章项目建设背景及必要性

2.1沂南县概况

2.2流域建设背景

2.3项目提出的背景

2.3.1国家加强农村水污染治理

2.3.2沂南县生活污水治理存在的问题

2.4项目建设的必要性

第三章工程建设方案选择

3.1总体思路与目标

3.2方案论证

3.2.1农村生活污水治理方式

3.3.2治理方式的选择与确定

第四章工程选址及建设条件

4.1工程选址

4.2建设条件

4.3基础设施条件

第五章项目建设内容及规模

5.1总体思路

5.2治理方式选择

5.3污水收集管网建设工程

5.3.1排水体制

5.3.2管道布置原则

5.3.3管道设计

5.3.4管材选取

5.3.5检查井设置

5.3.6污水收集管网建设工程规模

5.4小型一体化污水处理设施建设工程

5.4.1处理工艺分析

5.4.2处理工艺确定

5.4.3进出水水质

5.4.4新建小型一体化污水处理建设规模

5.5“集中拉运”配套运输设备

第六章环境影响评价

6.1环境保护标准

6.1.1法律法规

6.1.2环境质量标准

6.1.3主要污染物排放控制标准

6.2环境质量现状

6.3环境影响分析

6.3.1施工期环境影响分析

6.3.2营运期环境影响分析

6.4结论

第七章节能方案分析

7.1节能设计依据

7.2能耗分析

7.3节能措施

7.3.1设计原则

7.3.2节能措施

7.4节能效果评价

第八章劳动安全与消防

第九章项目组织管理及实施进度

9.1项目组织管理

9.2项目实施进度

第十章项目招标

第十一章投资估算和资金筹措

11.1投资估算依据

11.1.1文件依据

11.1.2费用依据

11.1.3定额依据

11.2工程费用投资计算

11.2.1管网建设工程

11.2.2小型一体化污水设备

11.2.3集中拉运运输车

11.2.3蓄水池

11.3工程建设其他费用和预备费

11.4总投资估算及资金筹措

第十二章预期成果与效益分析

12.1预期成果

12.2效益分析

12.2.1生态环境效益

12.2.2经济效益

12.2.3社会效益

第十三章结论与建议

13.1结论

13.2建议

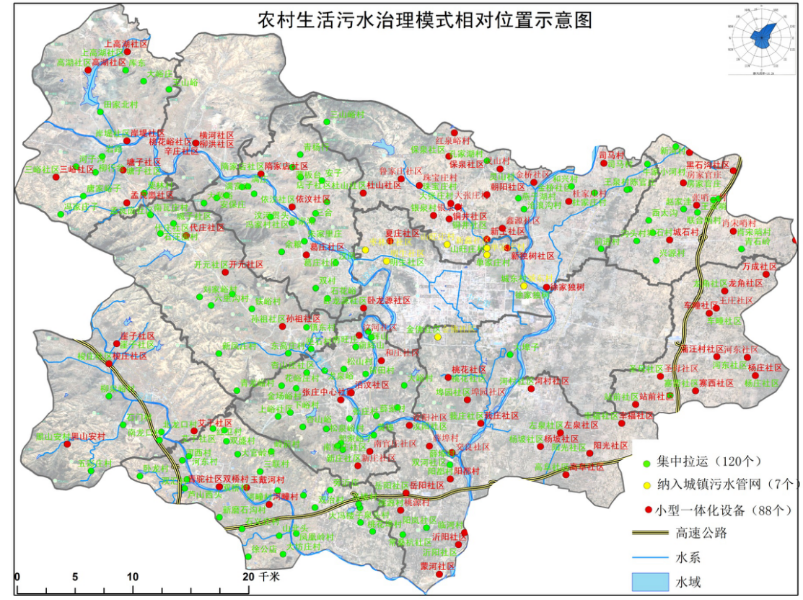

附图1农村生活污水治理模式相对位置示意图

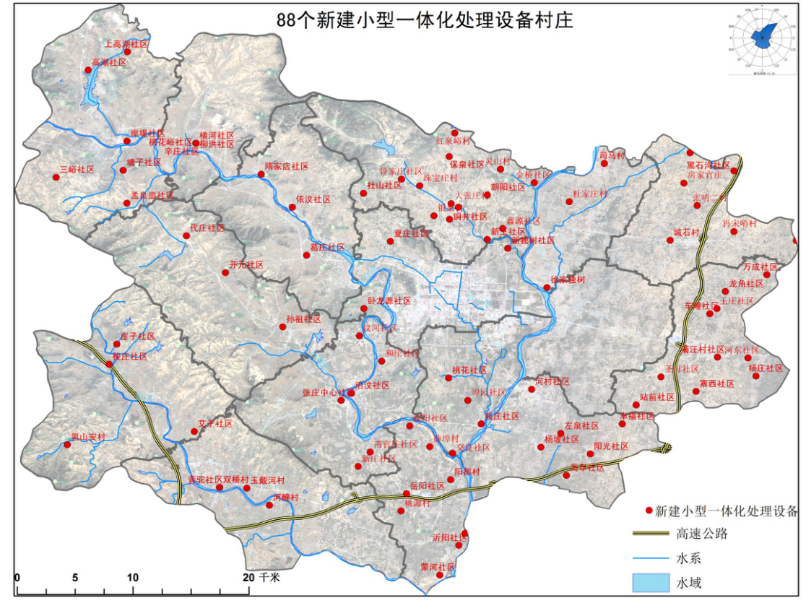

附图2 88个小型一体化污水处理设备位置示意图

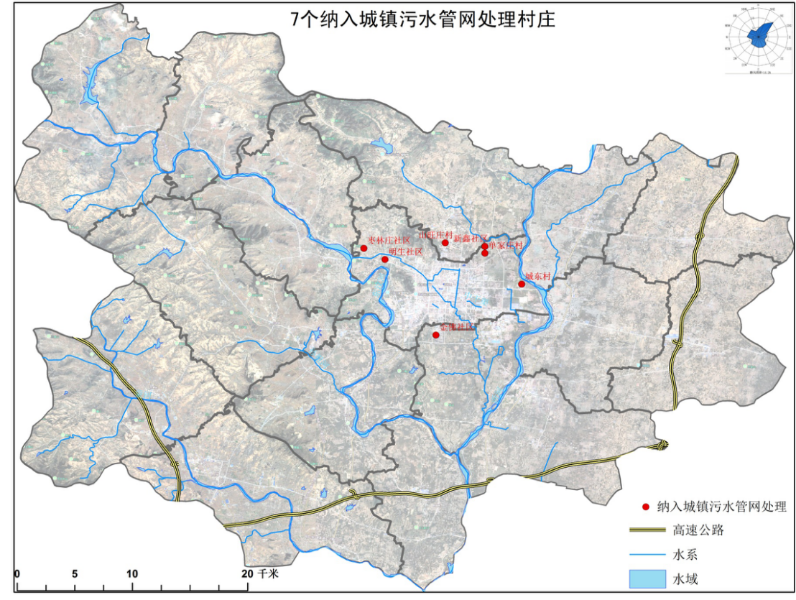

附图3 纳入城镇污水厂管网村庄示意图

第一章总 论

1.1项目概述

1、项目名称

沂南县“十四五”农村生活污水治理项目

2、项目承办单位

临沂市生态环境局沂南县分局

3、可行性研究报告编制单位

京秀工程咨询有限公司

4、项目建设内容及规模

新建污水收集管网702.15km，新建检查井18252个，改建现有污水收集管网210.63km，新建小型一体化污水处理设备88台套（总处理能力14200m³/d），新建蓄水池总容积14027m³（几户或者整村为单位建设），购置运输车60台套。

5、总投资估算及资金筹措

总投资50642.45万元，其中建筑工程费42523.3万元，设备购置费4590万元，安装工程费计入建筑工程费中，工程建设其他费用2253.46万元，基本预备费1275.70万元。

资金来源：除争取国家相关补助资金外，其余资金由沂南县自筹资金。

6、生态效益

每年削减化学需氧量（COD）1822t，悬浮物（SS）966t，氨氮172t，总磷24t。

7、建设周期

建设期为4年，自2021年11月至2025年11月。

8、建设目标

至2025年，完成生活污水治理任务的行政村数量215个，新建小型一体化污水处理设备模式88个，集中拉运模式120个，纳入城镇污水管网模式7个，受益人口约607906人，户数200584户，污水处理量约为13270.67m³/d，单行政村内农户覆盖率达到60%以上，行政村内自然村治理率达到60%以上，单处理设施正常运行率达到100%；单处理设施出水水质达标率达到100%；农村生活污水应治尽治，没有粪污直排、污水横流街道、村民投诉举报现象，不产生黑臭水体。已建成农村生活污水治理设施运行稳定，建立污染治理设施运行维护管理规章制度，落实责任主体和运行经费。

9、结论

本项目为农村生活污水治理工程，属于《产业结构调整指导目录（2019年本）》鼓励类中“四十三、环境保护与资源节约综合利用”指出“20、城镇垃圾、农村生活垃圾、农村生活污水、污泥及其他固体废弃物减量化、资源化、无害化处理和综合利用工程”，属于鼓励类。

通过农村生活污水治理工作，可以基本解决沂南县生活污水污染问题，有效控制生活污染，农村人居环境和生态状况将得到明显改善。针对沂南县境内沂河支流较多，沿途村庄生活污水污染物的大量进入，对河道水质造成破坏，通过对村庄生活污水收集及治理，进一步提升区域生态环境质量。此外，通过本项目的建设将进一步优化河流沿途景观，保障区域内群众的生产、生活的安全稳定，使广大居民安居乐业，促进整个区域内生态经济建设，有效的保护和改善项目区的投资环境。

综上所述，该项目建设将实现环境效益、社会效益、经济效益有机统一，从而对促进项目区经济、社会可持续发展起到十分重要作用。项目的建设是必要的，也是可行的，建议尽快立项实施。

1.2编制依据

1.2.1法律法规

1、《中华人民共和国环境保护法》（2015年1月）；

2、《中华人民共和国水污染防治法》（2018年1月）；

3、《中华人民共和国水法》（2016年7月）；

4、《中华人民共和国河道管理条例》（2017年修订）；

5、《中华人民共和国城乡规划法》（2019年修订）；

6、《山东省环境保护条例》（2018年修订）；

7、《山东省水污染防治条例》（2018年12月1日实施）。

1.2.2政策依据

1、《农村人居环境整治三年行动方案》（2018年2月）；

2、《农业农村污染治理攻坚战行动计划》（2018年11月）

3、《关于推进农村生活污水治理的指导意见》（中农发〔2019〕14号）；

4、关于印发《中央生态环境资金项目储备库入库指南（2020年）》的通知（环办科财函〔2020〕163号）；

5、《农村生活污水处理项目建设与投资指南》（环发〔2013〕130号）；

6、《农村生活污水处理设施水污染物排放控制规范编制工作指南（试行）》（环办土壤函〔2019〕403号）；

7、《县域农村生活污水治理专项规划编制指南（试行）》，

（2019年9月）；

8、《山东省乡村振兴战略规划（2018-2022年）》；

9、《山东省打好农业农村污染治理攻坚战作战方案

（2018-2020年）》；

10、《山东省落实<水污染防治行动计划>实施方案的通知》

（鲁政发〔2015〕31号）；

11、《山东省农村生活污水治理行动方案》（2019年9月）；

12、《山东省生态环境厅关于开展新一轮农村生活污水治理巩固提升工作的通知》（鲁环字〔2021〕37号）；

13、《山东省人民政府办公厅关于印发健全完善农村改厕规范升级和后续管护长效机制工作方案的通知》；

14、《山东省深入打好碧水保卫战行动计划（2021—2025年）》；

15、《山东省农村生活污水治理行动方案》；

16、《山东省深入打好碧水保卫战行动计划（2021—2025年）》。

1.2.3技术规范

1、《村庄整治技术规范》（GB50445-2008）；

2、《室外排水设计规范》（GB50014-2006）（2016版）；

3、《室外给水设计规范》（GB50013-2006）；

4、《建筑给水排水设计规范》（GB50015-2003）（2009版）；

5、《给水排水设计手册（第05册）城镇排水》（第二版）；

6、《农村户厕卫生规范》（GB19379-2012）；

7、《农田灌溉水质标准》（GB5084-2005）；

8、《城市污水再生利用景观环境用水水质》（GB/T18921-2002）；

9、《城市污水再生利用城市杂用水水质》（GB/T18920-2002）；

10、《农用地污泥污染物控制标准》（GB4284-2018）；

11、《城镇污水处理厂污染物排放标准》（GB18918-2002）；

12、《城镇污水处理厂污泥处置园林绿化用泥质》（GB/T

23486-2009）；

13、《人工湿地污水处理工程技术规范》（HJ2005-2010）；

14、《镇(乡)村排水工程技术规程》（CJJ124-2008）；

15、《户用生活污水处理装置》（CJ/T441-2013）；

16、《村镇生活污染防治最佳可行技术指南（试行）》

（HJ-BAT-9）；

17、《村庄污水处理设施技术规程》（CJJT163-2011）；

18、《城镇污水处理厂污泥处置-农用泥质》（CJT309-2009）；

19、《地表水和污水监测技术规范》（HJT91-2002）；

20、《农村生活污水处理工程技术标准》GBT51347-2019；

21、《农村生活污染控制技术规范》（HJ574-2010）。

1.2.4执行标准

1、《农村生活污水处理工程技术标准》（GB/T51347-2019）；

2、《地表水环境质量标准》（GB3838-2002）；

3、《山东省半岛流域水污染物综合排放标准》（DB37/676-2007）；

4、《农村生活污水处理处置设施水污染物排放标准》（DB37/3693-2019）。

1.2.5规划依据

1、《山东省“十四五”生态环境保护规划》

2、《沂南县县城总体规划（2018-2035）》。

1.3可行性研究的内容和范围

一、总论

二、项目背景及建设的必须要行

三、工程建设方案选择

四、工程选址及建设条件

五、项目建设内容及规模

六、环境影响评价

七、节能方案分析

八、劳动安全与消防

九、项目组织管理及实施进度

十、项目招标

十一、投资估算和资金筹措

十二、预期成果与效益分析

第二章项目建设背景及必要性

2.1沂南县概况

临沂沂南县位于N118°7′～118°44′，E35°18′～35°46′山东省东南部，沂南县位于沂蒙山区中部，蒙山东北边缘，属鲁东南低山丘陵区。

境内有"三高一铁"(京沪高速公路、日兰高速公路、长深高速公路和胶新铁路)及两条国道、三条省道，交通便利;距临沂机场30公里，距日照港80公里，区位优势明显。沂南县是"第七批国家级生态示范区"、"全国科技先进县"、"全国计生协会工作先进县"、"全国体育工作先进县"、"全国首批健康养殖示范县"、"全国粮食生产先进县"、"全省双拥模范县"、"平安山东建设先进县"。

沂南县辖13个镇、1个乡、1个街道、1个经济开发区：大庄镇、孙祖镇、岸堤镇、双堠镇、青驼镇、张庄镇、砖埠镇、辛集镇、蒲汪镇、湖头镇、苏村镇、铜井镇、依汶镇、马牧池乡、沂南经济开发区。共有288个行政村。

2.2流域建设背景

沂南县属淮河流域，除东部小部地区属沭河水系外，余皆属沂河水系。河流流向多呈自北而南或西北—东南流向，少数河流为东北—西南流向或由南而北。沂河自沂水县入境，境内干流长度46千米，流域面积1540平方千米。汶河自蒙阴县入境，境内流长70千米，流域面积673.06平方千米。蒙河自蒙阴县入境，境内流长37千米，流域面积305.4平方千米。

2.3项目提出的背景

2.3.1国家加强农村水污染治理

1、政策背景

本项目为农村生活污水治理工程，属于《产业结构调整指导目录（2019年本）》鼓励类中“四十三、环境保护与资源节约综合利用”指出“20、城镇垃圾、农村生活垃圾、农村生活污水、污泥及其他固体废弃物减量化、资源化、无害化处理和综合利用工程”，属于鼓励类。

随着习近平同志关于生态文明和“两山论”观点的提出，国家对农村生活污水越来越重视，有步骤、有规划的开展农村生活污水整治。中央农村工作领导小组办公室等9部委联合印发的《关于推进农村生活污水治理的指导意见》（中农发〔2019〕14号）》意见明确了扎实推进农村生活污水治理8个方面的重点任务，其中指出“全面摸清现状，对农村生活污水的产生总量和比例构成、村庄污水无序排放、水体污染等现状进行调查，梳理现有处理设施数量、布局、运行等治理情况，分析村庄周边环境，特别是水环境生态容量。”

农村生活污水是否妥善得到治理，关系到农村环境的改善、水质的提升等诸多内容，治理生活污水具有不言而喻的意义。因此，为加快推进农村生活污水治理工作，特编制农村生活污水治理可研报告。

2、规划情况

（1）与《山东省农村生活污水治理行动方案》符合性分析

《山东省农村生活污水治理行动方案》中指出：到2025年，全省90%以上的行政村完成生活污水治理任务。”、“分步推进农村生活污水治理工作”、“灵活选择治理方式”

本工程将按照《山东省农村生活污水治理行动方案》要求；到2025年，全县90%以上的行政村完成生活污水治理任务。本工程将根据地形地貌、水量等条件，灵活选择处理方式。

（2）与村庄布局发展规划符合性分析

根据《沂南县县城总体规划（2018-2035）》，按照产业兴旺、生态宜居、乡风文明、治理有效、生活富裕的总要求，实施乡村振兴。着力营造乡村新面貌，建设美丽宜居乡村，开展农村人居环境综合整治，全方位配套建设乡村基础设施和公共服务设施；着力培养乡村新动能，推动乡村高质量发展，推动农业绿色发展、乡村旅游充分发展，调整优化村庄用地布局，鼓励存量用地集约高效利用。

修建的污水管网（主管网和入户管网）将农民产生的生活污水全部收集，有利于农村开展生活污水治理工作，有利于将农村污水集中收集、集中处置。本方案通过针对农村社区设置集水渠和污水治理设施，处理农村社区生活污水，因此符合沂南县村庄布局发展规划要求。

（3）与村庄建设及相关整治规划符合性分析

①近年来，沂南县充分发挥“智圣故里、红嫂家乡、温泉之都、休闲胜地”优势，在美丽乡村建设的基础上，发展文化旅游产业，打造“田园综合体”，探索乡村振兴的新道路。县财政投资1.2亿元，进行“以奖代补”，吸引社会资金、金融资金下乡，发送群众参与，汇集各方力量建设美丽乡村，重点打造了4个省级示范村和6个美丽乡村示范片区、分类打造了231个美丽乡村。

美丽乡村和升级示范村的创建，均要求村内村容整洁、垃圾集中清运，村内不存在污水四溢，生活污水得到有效的处置。本工程针对生活污水治理，而上述内容就是生活污水治理的一个缩影，综上，本工程与美丽乡村建设相符合。

②根据《沂南县县城总体规划（2018-2035）》，农村人居环境整治工程：贯彻“以水定城，以水定产”的理念，控制水功能区限制纳污红线，到规划期末，主要污染物入河湖总量控制在水功能区纳污能力范围之内，水功能区水质达标率提高到95%以上。同时强化节水意识，推广科学用水、节约用水、污水资源化；采取各种自然和生态方法处理生活污水。在单井和井群的影响半径范围内，不得使用工业废水或生产污水灌溉，不得修建渗水厕所、渗水坑。

本工程针对性解决生活污水，针对不同地区生活污水采取灵活处理措施，解决水源地和河流水环境问题，因此符合本规划。

③朱家林田园综合体践行“创新、三美、共享”发展理念，总规划面积28.7平方公里，覆盖23个自然村、1.6万人，计划总投资19.8亿元，是山东省首个国家级田园综合体。

项目实施以来，以生态规划统领“一核两带五区”建设，由省环境规划院编制完成《朱家林生态环境保护规划》，同步推进基础设施建设和招商引资，投资7500万元统筹实施山水路林田湖草生态修复治理工程。主题民宿、田园客厅、创客公寓、乡村美学馆等服务平台类项目建成使用，吸引燕筑生态、故里民宿等18个创客团队入驻创业；投资1.2亿元的省委党校岸堤校区、投资5000万元的电商仓物流园区基本完成主体工程。招商落地项目21个总投资16.9亿元，投资1.7亿元的上海乡伴文旅柿子岭理想村、投资2亿元的法国安德鲁果蔬加工项目、投资3.6亿元化氏集团钓鱼运动特色小镇、中国农科院郑州果树研究所果树试验站等落地建设；沂蒙大妮、村庄都市、天河本草园、莓林苑等15个农业新六产项目进展顺利。推出生态骑行、民俗大集、农民丰收节等体验活动，知名度不断提升。

项目推进中，创新园区化思维、平台化模式、市场化机制、保姆式服务，建立指挥部、管委会、乡建公司、岸堤镇、村居“五位一体”工作推进机制，集中搭建科技支撑、数字孪生、人才培训、标准化研究、电商物流、金融支持六大平台，出台创新创业16项激励政策，成立朱家林田园综合体党委提升乡村治理能力。坚持标准化理念引领，在全国率先制定发布田园综合体地方标准，立项承担三项国家级标准制定。入选山东省新旧动能转换重点项目、山东省特色小镇、山东省电商小镇。

田园综合体是集现代农业、休闲旅游、田园社区为一体的乡村综合发展模式，目的是通过旅游助力农业发展、促进三产融合的一种可持续性模式。通过农村生活污水治理项目建设，改变农村生活污水肆意横流的局面，使生活污水得到有效的整治。因此，本工程与田园综合体相关规划符合。

（4）与农村饮水专项规划符合性分析

①农村供水规划

《沂南县县城总体规划（2018-2035）》指出：中心城区、各镇镇区或乡集镇在现有水厂的基础上，结合用地布局布置给水设施，建设完备的给水管网系统。沂南县最高日用水量为33.35万立方米/日。本县内高品质用水依托岸堤水库、高湖水库、丹山水库、寨子水库等地表水及地下水来满足用水需求。县域共规划水产9个，其中现状保留及扩建水厂3个，新建水厂6个。

此外，沂南县还拥有单村联村水源地302个，可以向周边农村持续供水。为保证城乡水源地水质安全，需要对农村水环境开展治理工程，即设置污水收集系统和污水处理系统，保证生活污水治理达标后再汇入水环境，防止农村生活污水污染水源地水质。本方案要求全区每处村庄开展生活污水治理，通过管网和收集系统，保证生活污水的治理效果。因此本工程和农村供水规划相互符合。

②水环境保护规划

水环境保护措施：加强饮用水源地保护，加快推进基础设施建设，强化企业废水处理控制，强化面源污染治理，建设海绵城市，加强地下水保护。

沂南县党政办公室关于印发《沂南县全面实行河长制实施方案》的通知：1．要切实抓好水资源保护，落实最严格的水资源管理制度，深入推进节水护水。2．切实抓好河湖水域岸线管理保护，严格水生态空间管控，塑造健康自然的河湖岸线。3．切实抓好水污染防治，实行陆水统筹，全面落实《水污染防治行动计划》。4．切实抓好水环境治理，加大饮用水水源地环境保护力度，加强河湖水质监管，推进城市黑臭水体整治，加快农村环境综合整治。5．切实抓好水生态修复，统筹实施“山水林田湖”一体化治理，推进建立生态保护补偿机制。6．要坚决落实河长制重大责任，强化组织领导，强化责任落地，强化协调联动，强化督导落实，重视做好群防群治、“民间河长”工作，发挥好舆论监督的作用，着力构建“党政领导、部门协调、社会联动、群众参与”齐抓共管大格局，营造全社会关心、支持、参与和监督河湖管理保护的良好氛围。

本工程通过对农村设置污水管网、污水处理设施等，可以实现对农村生污水的治理，同时可以实现农村黑臭水体、农村综合环境整治等要求。因此本工程符合《沂南县全面实行河长制实施方案》的相关要求。

（5）与城镇排水专项规划符合性分析

规划中心城区、各乡镇镇区和集镇均采用雨污分流制。中心城区污水集中处理率达到100%；镇区和集镇污水处理率达到90%。

沂南县平均日污水量为17万立方米/日。

县域共规划污水处理厂15个，其中现状保留及扩建污水处理厂2个，新建污水处理厂13个。规划污水处理厂按照就近排放原则，排入各个城市就近水体，并达到《城镇污水处理厂污染物排放标准（GB18918-2002）》一级标准中的A标准后方可排入自然水体，部分污水处理后作为中水回用。

修建污水管网和污水处理设施，有利于对新建农村新型社区或者农村村庄生活污水的收集和集中处置，符合本方案的要求和理念。

本工程针对集中居住的社区或者联村，设置污水收集系统和处理系统，通过集中收集和处理系统，实现对农村生活污水的治理。因此，该专项规划有利于对新建农村新型社区或者农村村庄生活污水的收集和集中处置，本工程符合要求。

（6）与县域用水相关规划符合性分析

根据规划，在扩建现状南寨水厂、经开区水厂的基础上，新建一个丹山水厂，规模为4万吨/日。规划中心城区供水管网实行分质供水，分为两套管网，一套是供应生活、公建和部分工业企业用水的主供水系统，由3个城市水厂供水，经开区水厂主要为经开区工业供水；一套是供应工业、市政和道路绿地浇洒用水的供水系统，由2个污水处理厂的中水供水。主供水系统的干管由城市水厂引出，其中丹山水厂和南寨水厂的给水干管沿北外环路、澳柯玛大道、银春路由西向东引出三条干管，主干管由历山路、温泉路、开元路、启阳路敷设，主干管管径为DN400-800mm。其余道路敷设DN200-400次干管。

鼓励将中水作为农业或者工业水循环利用。

在满足相关水质要求的前提下，本工程通过农田灌溉等对农村生活污水治理设施尾水进行综合利用。因此，本方案与域用水相关规划相互符合。

（7）《山东省人民政府办公厅关于印发健全完善农村改厕规范升级和后续管护长效机制工作方案的通知》的符合性

根据《山东省人民政府办公厅关于印发健全完善农村改厕规范升级和后续管护长效机制工作方案的通知》，结合全省东、中、西部地区不同实际，按照“4＋N”方式，因地制宜，因村施策，分类推进，加快健全完善农村改厕规范升级和后续管护长效机制。对农业“新六产”发展较好、发展旅游的村庄和有一定集体收入、对粪肥需求不大的村庄，将厨房用水、洗浴用水等通过建设单户或多户分散式污水处理设施进行处理。

该通知明确指出要加强“厕所革命”后期的管理和维护等长效机制解决方法。本工程通过通过设置污水收集管网、蓄水池、小型一体化污水处理设施及集中拉运运输车等措施，可以有效的解决上述通知中提到的问题，本工程建设符合要求。

（8）与《山东省农村生活污水治理任务验收要求》（2021年2月22日印发）的符合性

本工程严格按照《山东省县域农村生活污水治理实施方案编制大纲》实施。因此，本项目符合《山东省农村生活污水治理任务验收要求》（2021年2月22日印发）规定要求。

（9）与《山东省深入打好碧水保卫战行动计划（2021—2025年）》符合性

根据“计划”中二、强化农村生活污水和黑臭水体治理，2021年年底前，新增完成4000个行政村生活污水治理任务，完成1500个“十三五”农村环境整治行政村生活污水治理巩固提升任务，已建成设施正常运行率达到80%以上。2025年年底前，完成农村生活污水治理的行政村占比达到55%以上。

本项目为沂南县农村生活污水治理项目，符合《山东省深入打好碧水保卫战行动计划（2021—2025年）》要求。

（10）与《山东省“十四五”生态环境保护规划》符合性

推进城镇污水处理设施和服务向周边农村延伸.巩固提升农村厕所革命成果,因地制宜推进农村厕所革命与生活污水治理有效衔接。健全农村生活污水处理设施长效管护机制，制定出台运行维护管理办法.鼓励以县为单元，推进农村生活污水治理统一规划、统一建设、统一运行和统一管理2025年年底前，全省55％以上的行政村完成生活污水治理任务

本项目为沂南县农村生活污水治理项目，2025年前完成占比远大于55%，符合要求。

2.3.2沂南县生活污水治理存在的问题

1、现状调查

根据现场调查，目前部分行政村（社区）已经进行污水治理，主要措施为污水处理站或者进入城市污水管网。大部分行政村生活污水未得到治理。未开展污水治理行政村主要分为以下几类：

（1）村庄内修建有下水道，生活污水和雨水均从下水道直接汇入周边排水沟或者支流，最终汇入周边河流。

（2）部分村庄周边存在汪塘，村内生活污水通过下水道或者地表径流直接汇入汪塘内，并在汪塘内进行聚集，不外排。

（3）部分农村或村内部分区域未设置下水道，生活污水肆意横流。

2、污染负荷计算

根据调查，本区域内除农业用水量较大之外，农村生活用水量较少，除早、中、晚做饭或者洗衣服用水之外，其余时间用水较少甚至不用水。此外，由于大量青壮年外出打工，大部分用水为老人和妇女、儿童用水。

根据村庄规划，考虑沂南县当地居民用水现状、用水习惯、经济条件、发展潜力等因素，确定沂南县用水指标及污水排放系数分别为：有水冲为生活污水量取32L/d，无水冲取18L/d。经计算，生活污水产生量按用水量的80%计，则待治理的215个行政村生活污水产生量为13270.67m³/d。

3、生活污水去向

根据初步调查，沂南县区域内共有271个行政村开展改厕。改厕后上清液一般被抽走，沉积物一般用于农田施肥。

沂南县2020年治理完成18个行政村，2021年计划治理完成38个行政村。具体治理信息详见下表：

表2.3-1 沂南县2020年已治理完成18个行政村名单

序号	乡镇（街道）	行政村	重点区域村庄	村庄类型
1	界湖街道	金场社区	否	“好水”周边村庄
2	依汶镇	后峪子	是	农村新型社区/乡村振兴"十百千"工程
3	马牧池乡	常山庄社区	否	“好水”周边村庄
4	岸堤镇	兴旺庄社区	否	“好水”周边村庄
5	孙祖镇	宝石峪社区	否	“好水”周边村庄
6	孙祖镇	新杨社区	否	“好水”周边村庄
7	双堠镇	双堠社区	否	“好水”周边村庄
8	砖埠镇	诸葛社区	否	“好水”周边村庄
9	砖埠镇	砖埠村	否	镇驻地村
10	辛集镇	凤凰社区	否	“好水”周边村庄
11	辛集镇	辛集社区	否	镇驻地村/“好水”周边村庄
12	辛集镇	北左泉社区	否	“好水”周边村庄
13	苏村镇	北于社区	否	农村新型社区
14	苏村镇	司马社区	否	农村新型社区
15	蒲汪镇	长虹社区	否	“好水”周边村庄
16	湖头镇	湖头社区	否	镇驻地村/“好水”周边村庄
17	湖头镇	坡子村	否	“好水”周边村庄
18	铜井镇	竹泉峪村	是	乡村旅游重点村

表2.3-2 2021年计划治理完成38个行政村

序号	乡镇（街道）	行政村	重点区域村庄	村庄类型
1	依汶镇	汶明	否	“好水”周边村庄
2	依汶镇	孙隆社区	否	“好水”周边村庄
3	依汶镇	南栗沟	否	“好水”周边村庄
4	马牧池乡	野竹旺社区	否	“好水”周边村庄
5	岸堤镇	东北村	是	乡村旅游重点村
6	大庄镇	店子社区	否	镇驻地村
7	大庄镇	官庄社区	否	农村新型社区
8	大庄镇	河阳社区	否	镇驻地村
9	大庄镇	大庄社区	否	“好水”周边村庄
10	大庄镇	东升社区	否	“好水”周边村庄
11	大庄镇	双泉社区	否	“好水”周边村庄
12	辛集镇	双屯村	否	镇驻地村
13	辛集镇	黄山沟村	否	中心村/“好水”周边村庄
14	辛集镇	埠后村	否	中心村/“好水”周边村庄
15	辛集镇	双汪村	否	中心村
16	辛集镇	世和庄村	否	中心村
17	辛集镇	李家屯村	否	中心村
18	辛集镇	城子庄村	否	中心村/“好水”周边村庄
19	辛集镇	儒林社区	否	“好水”周边村庄
20	辛集镇	常胜社区	否	“好水”周边村庄
21	辛集镇	沂河花园社区	否	“好水”周边村庄
22	辛集镇	八角汪社区	否	“好水”周边村庄
23	辛集镇	凤头社区	否	“好水”周边村庄
24	苏村镇	联营村	否	“好水”周边村庄
25	苏村镇	苏村社区	否	“好水”周边村庄
26	苏村镇	长虹村	否	“好水”周边村庄
27	苏村镇	联兴村	否	“好水”周边村庄
28	苏村镇	道口村	否	“好水”周边村庄
29	苏村镇	夏家庄村	否	“好水”周边村庄
30	苏村镇	安泰村	否	“好水”周边村庄
31	苏村镇	宝珠社区	否	农村新型社区
32	苏村镇	夏家小河村	否	“好水”周边村庄
33	苏村镇	小河村	否	“好水”周边村庄
34	苏村镇	良水村	否	“好水”周边村庄
35	苏村镇	贾家庄	否	“好水”周边村庄
36	湖头镇	白家哨村	否	“好水”周边村庄
37	湖头镇	姜家庄村	否	“好水”周边村庄
38	铜井镇	香山村	是	乡村旅游重点村

4、污水治理存在的主要问题

（1）村庄污水配套不完善，污染情况较重

目前，沂南县农村污水排放系统尚不完善，污水处理方式多为雨污混排，村庄内雨水和污水未经收集直接散排，造成环境污染。

（2）污水收集率偏低

沂南县本次调查范围内的行政村中，大部分村庄内多为村内自挖的下水道或小水沟，少部分村庄内有集中式排水渠，污水收集存在较大的问题。

（3）环保专业技术和监管能力薄弱

农村污水处理有着点多面广、任务繁重等特点，实施难度较大。农村环保工作面临人才缺失的困境，专门负责农村基层环保工作的人员非常缺乏，经常出现农村环保人员身兼数职和频繁换岗的现象，严重影响环保监管工作质量。此外，农村生活污水处理的技术性较强，系统比较复杂，由不同的单元构成，设施日常运维管理要求工作人员具有一定的专业知识和实践经验。然而，目前农村生活污水处理设施的运维管理主要由村委和乡镇负责，运维人员的专业知识和管理经验不足，导致生活污水处理效果不佳。

2.4项目建设的必要性

1、改善居民生活条件

通过项目建设，将进一步优化当地的水环境，极大地改善区域内的生态环境，保障区域内群众的生产、生活的安全稳定，使广大居民安居乐业，促使整个区域内生态经济的建设，有效地保护和改善项目区的投资环境。

2、带动区域经济发展

一是可改善饮用水水源地水质，降低饮水处理难度，节约了饮水处理费用；二是随着沂南县水环境的不断提高和改善，有利于改善外在投资环境，促进农村生活污水治理技术的研究和推广；三是为当地的劳务市场提供更多就业机会，对拉动内需经济发展，促进沂南县人民群众生活水平提高有着积极作用。

3、改善生态环境

（1）通过加强生态宣传教育，培养农民生态意识，让农民在环境综合整治中得到实惠，促使农民逐步形成更加符合生态理念的价值观念、思维模式、行为准则，树立起全面、协调、可持续的发展观，促进新农村建设进程。

（2）农村生活污水治理工程建设，可以提高沂南水源地和汶河、沂河等水环境和水生态，是让人民群众喝上放心水的民心工程，为社会安定祥和创造有利条件；通过不断改善提高水环境，提高人民群众的生活和生命质量，保障人们的身体健康；农村生活污水治理工程的实施，将与环境优美乡镇发展、生态文明村镇建设和社会主义新农村的建设互动共进，对构建和谐社会有着重要意义。

（3）农村社会环境稳定和谐有序，贫富差距逐步缩小，农村环保设施日益完善，环境污染纠纷减少，日常矛盾减少，农村社会保障体系逐渐完善，农民享受的优惠政策逐步得到落实，各项权利得到保障。

（4）通过农村生活污水治理项目，教育和引导农民按照可持续发展的要求，约束自己的生产、生活方式，将使农民逐步改变不适合环保要求的生活和生产方式，积极推行生态行为。通过制定公众参与的保障措施、鼓励政策，让农民了解自己的环保权力，使农民逐步形成对农村生态保护与可持续利用的监督、生产、资源开发与维护等各个环节的普遍关注与积极参与，提高农民在自然资源开发、农业开发项目决策方面的参与主动性。

4、符合国家的有关政策和发展规划的要求

本项目为农村生活污水治理工程，属于《产业结构调整指导目录（2019年本）》鼓励类中“四十三、环境保护与资源节约综合利用”指出“20、城镇垃圾、农村生活垃圾、农村生活污水、污泥及其他固体废弃物减量化、资源化、无害化处理和综合利用工程”，属于鼓励类。

综上所述，项目的建设是十分必要的。

第三章工程建设方案选择

3.1总体思路与目标

1、总体思路

坚持创新、协调、绿色、开放、共享发展理念，以区域内相关规划为前提，把改善农村人居环境与促进农村经济社会生态协调发展相结合，以“美丽乡村”、“厕所革命”建设为抓手，按照“五有”标准（有完善的设施设备、有成熟的治理技术、有稳定的维护队伍、有完善的管理制度、有长效的资金保障），遵循“政府主导、因地制宜、试点先行、有序推进”的总体思路，统筹谋划、整合资源，突出重点、协调联动，集中连片、分步实施，探索符合我县农村特点、经济、实用、长效且易于推广的农村生活污水治理模式，加快建设美丽宜居乡村，为践行“绿水青山就是金山银山”、推动沂蒙乡村生态振兴提供有力支撑。

2、基本原则

（1）科学规划，绿色发展。按照县统筹规划、镇（乡）街连片推进、村庄整体实施的思路，制定整治方案和工作计划。提倡相邻村庄联合建设基础设施，探索建立“建设运营一体、区域连片治理”的农村基础设施建设运行模式，实现区域统筹、协同推进。坚持绿色发展，在满足治理要求的前提下，优先选择自然生态处理方式，提质和扩面并重，既尽力而为又量力而行，既留住乡愁又凸显特色，推动农村人居环境明显改善。

（2）先易后难，梯次推进。以生态敏感区、试点示范区为重点，优先治理，开展农村生活污水处理设施建设。同时注重近期和远期相结合，按照“典型示范、以点带面，先易后难、全面覆盖”的原则，扎实推进农村生活污水处理设施建设。远期逐步考虑其他区域，稳步推进，全域覆盖。

（3）因地制宜，分类治理。根据地形地貌和区位经济条件，科学选择不同的处理方式，推动农村生活污水“应收尽收、全面处理”。对靠近城镇的农村区域，按照“接管优先”原则，发挥城镇污水处理厂（站）的规模效应和辐射效应，优先治理重点村、特色村和污染量集中的区域，优先将农村生活污水接管至城镇污水处理系统集中处理；对聚集程度较高、经济条件较好的农村区域，采用有动力或微动力处理技术进行集中处理，并配套建设生态湿地，严格控制总磷、总氮、氨氮排放浓度；对居住较为分散、地形地貌复杂的农村区域，采用家庭分散式水资源净化系统，处理后的污水用于田间灌溉。

（4）建管并重，长效运行。坚持标准引领、注重实用实效，鼓励有条件的地方推行城乡垃圾污水处理统一规划、统一建设、统一运行、统一管理，建立规模化、专业化、社会化运营机制，避免出现“重建设、轻养护，有人修、无人管”的问题,确保农村各类设施建成并稳定运行、长期发挥作用。

3、工作目标

至2025年，完成生活污水治理任务的行政村数量215个，新建小型一体化污水处理设备模式88个，集中拉运模式120个，纳入城镇污水管网模式7个，受益人口约607906人，户数200584户，污水处理量约为13270.67m³/d，单行政村内农户覆盖率达到60%以上，行政村内自然村治理率达到60%以上，单处理设施正常运行率达到100%；单处理设施出水水质达标率达到100%；农村生活污水应治尽治，没有粪污直排、污水横流街道、村民投诉举报现象，不产生黑臭水体。已建成农村生活污水治理设施运行稳定，建立污染治理设施运行维护管理规章制度，落实责任主体和运行经费。

3.2方案论证

3.2.1农村生活污水治理方式

农村生活污水的治理应充分衔接国家有关规定和当地规划要求，按照县域总体规划、城镇污水处理设施建设规划、城镇总体规划、村庄规划、乡村旅游规划、中小流域治理规划和水功能区划等要求，结合行政村周边自然条件、农村住户聚集程度、生活污水排放量等因素，采用集中治理、分散治理与资源利用相结合的方式，充分发挥本地环境消纳能力，科学合理选择收集和治理方式。目前农村生活污水治理模式主要包括纳入污水管网处理、集中拉运、建设集中污水处理站、建设小型一体化污水处理设备等4中处理方式。

1、市政纳管处理

对于距离市政污水收集干管较近，且生活污水能够有效收集的区域，通过新建污水收集管网，将农村生活污水纳入城镇污水处理厂统一处理。一般适合于与城镇污水处理厂较近（相距3公里左右），人口集中、地理和施工条件都满足输送污水至城市污水处理厂的农村地区。

方式优点：只需建设农村生活污水收集系统和输送系统，项目建成后日常工作主要是对污水管网进行维护，没有污水处理厂的运行管理要求，具有总投资省、工期短、见效快、维护管理技术要求低等特点。

方式缺点：对管网铺设难度较大，居住较分散地区不适用，选择该模式进行治理，需与当地城镇污水处理厂处理能力相匹配。

2、集中拉运

集中拉运是将单户或相邻几户农户的生活污水进行收集处理的方式，一般情况下污水量≤10m³/d。针对居住相对分散的区域，与改厕工作相结合，鼓励采用源分离技术进行黑、灰水分别处理回用。厕所粪便等黑水污染物浓度高，可经化粪池或简单厌氧处理后还田回用，或采取定期抽取等方式进行收集、统一处理。居民洗衣、淋浴及厨房洗涤等灰水中污染物浓度较低，可通过村中管网收集，排入蓄水池，定期抽运至附近的污水处理设施处理达标后排放。适用于居住片区相对分散、污水不易收集、地形复杂、管网建设难度和成本较大农村地区。

方式优点：分散式污水处理设施设置在农户周边，与农村改厕工作相结合，相邻农户的化粪池可单建，也可合建，在单户收集系统基础上，将2~5户的污水用管道引入蓄水池，管网建设成本低，且处理后的污水达到一定标准后可进行就地利用。

方式缺点：粪污定期收集转运工作量较大，需建立完善的收集转运机制。

3、建设集中污水处理站

建设集中污水处理站处理模式是在乡镇或者街道驻地，通过敷设污水管道或污水暗渠，将镇或街道驻地的村庄排放的生活污水集中收集，在乡镇或街道规划区范围内选址建设集中的污水处理站。适用于乡镇或者街道驻地，居民区相对集中的多个行政村的生活污水收集。

方式优点：污水收集覆盖面积广，有污水处理厂的运营管理，可以保证废水的达标排放。

方式缺点：管网铺设难度较大，需对污水管网进行维护，需对污水处理厂的运行进行监管，总投资大、工期长、维护管理技术要求较高。

4、建设小型一体化污水处理设备

建设小型一体化污水处理设备处理模式是在农村地区铺设污水管道或污水暗渠，将各住户排放的生活污水收集，在农村规划区范围内选址建设集中的污水处理设施。适用于居住区相对集中的单个自然村或相邻的几个自然村的生活污水收集。

方式优点：村庄污水的集中收集与处理系统可根据农村实际情况，灵活布置。污水收集分区进行，各片区的污水主干管长度较短，埋深较浅，管网工程造价相对较省。

方式缺点：污水处理设施数量增加，运行管理的技术要求和成本相对增加，后期运行管理工作量较大。

小型一体化污水处理设施具有处理效率高、能耗低、产泥量少、管理方便、占地节省、施工快捷等优点，在农村生活污水处理中较为常见。小型一体化污水处理系统一般采用生物氧化工艺，包括接触氧化、生物流化床、延时曝气、SBR和膜生物反应器（MBR）。SBR法属于间歇式活性污泥法，反应与沉淀同池完成，处理效率较低，而且需要专用的滗水装置，运行和管理自动化要求较高。MBR法是活性污泥与膜的组合，具有较高的处理效率，而且不需要二沉池；但是投资较高和运行费用较高，膜组件污染重，能耗高，管理和维护相对繁杂。接触氧化和生物流化床在小型污水处理系统中较为多见，两者均属于生物膜法。生物膜法是在生化池中设置固定填料或流化填料，微生物附着其上形成的生物膜。小型污水处理设施的缺点是处理能力有限。

3.3.2治理方式的选择与确定

1、选择原则

①符合国家关于环境保护的政策，符合国家有关法规、规范和标准。

②符合临沂市沂南县实际情况，并与山东省及临沂市各项规划相符。

③处理工艺运行安全可靠，操作简单，调节灵活，管理方便、技术成熟、经济合理、维修简易。

④根据进水水量、水质特点和出水水质标准的要求，采用国内外成熟可靠、先进高效、经济合理的处理工艺，确保出水达到山东省农村污水排放标准（DB37/3693-2019）。

⑤选择的工艺尽量符合环保、绿色、可持续发展要求，最大限度避免二次污染。

2、治理方式的确定

通过各种方式比选，结合沂南县实际情况，因地制宜确定了沂南县农村生活污水的处理方式。农村生活污水主要采用集中拉运、建设小型一体化污水处理设备及纳入污水管网处理的处理方式。

第四章工程选址及建设条件

4.1工程选址

项目选址在沂南县215个行政村，结合地形地貌、现有设施、土地利用规划等情况在各村附近灵活选址，小型一体化污水处理设备选址优先选择现有汪塘、生态塘及人工湿地位置附近，出水可经其进一步处理后回灌农田。农村生活污水治理模式相对位置示意图详见附图1，88个小型一体化污水处理设备位置示意图详见附图2，纳入城镇污水厂管网村庄示意图详见附图3。

4.2建设条件

1、气象

沂南县境属暖温带季风区大陆性气候。年均气温13.4℃，年均降水量856㎜，年无霜期190－200天。四季分明，气候宜人；平均气压1007.9hPa，年均降雨量856mm,主要集中在6-9月份，平均相对湿度68％。春季多东北风，秋冬二季多北到东北风，夏季多东到东南风，全年主导风向为东北风，年平均风速2.6m/s；年平均蒸发量1738.9mm，除7月份外，其他各月份蒸发量均大于降水量。年平均日照时数为2456小时，日照率55％，最大冻土深度为40cm。本地区自有记载以来，历史上未发生MS大于5地震，并按1：400万《中国地震烈度区规划图》，本场地的地震基本烈度为7度、设计基本地震加速度值为0.15g，设计地震分组为第一组。项目所在地的主导风向为东北风。

2、水文

沂南县属淮河流域，除东部小部地区属沭河水系外，余皆属沂河水系。河流流向多呈自北而南或西北-东南流向，少数河流为东北-西南流向或由南而北。沂河自沂水县入境，境内干流长度46千米，流域面积1540平方千米。汶河自蒙阴县入境，境内流长70千米，流域面积673.06平方千米。蒙河自蒙阴县入境，境内流长37千米，流域面积305.4平方千米。

3、地形地貌

沂南县位于沂蒙山区中部，蒙山东北边缘，属鲁东南低山丘陵区。地貌分区特征比较明显，自西而东依次为低山区、平原、丘陵。西部为低山区，属山东地台的一部分，面积1029.68平方千米，占全县总面积的58%，海拔400~762.8米，相对高程200~400米。山间沟壑纵横，山下有小块平地。中部为平原区，位于沂河两岸和汶河、蒙河下游地带，为洪、冲积平原。海拔88~100米之间，面积412.73平方千米，占全县总面积的23.3%。该区地势平坦，土层深厚。县境东部为丘陵区，海拔100~240米之间。丘陵连绵起伏，丘顶多呈浑圆状。丘冈间有小块洼地、平原。丘陵区面积331.67平方千米，占全县总面积的18.7%。

沂南县境内共有大小山头3400余座，大多在县境西部，其中海500米以上的有19座，其余在200~400米之间。自北向南依次是北大山山脉、孟良崮山脉、五彩山山脉。北大山山脉位于县境北部，西起岸堤镇佛山顶，西北-东南走向，至铜井镇的历山折向南，终于大庄镇的凤凰山，长44千米，平均宽8千米，主要山峰有高板场、大崮。孟良崮山脉，位于汶河与蒙山之间，西起岸堤镇的岩山，西北-东南走向，终于砖埠镇的大山肚子，长42千米，平均宽12千米，主要山峰有大崮顶、孟良崮、大庵顶、蒙阴顶子、鼻子山。五彩山山脉，位于县境西南与费县、蒙阴县交界处，西起双堠镇的大青山，西北-东南走向，终于青驼镇的芦山，长22千米，平均宽4千米，主要山峰有猫头山、大青山、五彩山、大顶子。

4、其他

根据《中国地震动参数区划图》（GB18306-2015），沂南县抗震设防烈度为8度，设计基本地震加速度为0.15g，反应谱特征周期为0.40s。

4.3基础设施条件

供电：电力供应充足，施工用电可就近变压器架设用电线路。

供水：施工用水可直接取用河水。

通讯：通信网络信号已实现全县覆盖，通话质量清晰。

交通：项目区交通较便利，可以基本满足建设时的建筑材料运输车辆出入。

施工条件：临沂市是鲁南著名的建材基地，各类批发市场齐全，品种繁多，特别是建筑材料市场是苏北鲁南的主要集散地，项目建设所需用的水泥、石子等均可由区内生产厂家或专业批发市场供应，可完全满足项目的建设需求。

第五章项目建设内容及规模

5.1总体思路

按照示范带动、突出重点、分步实施、先易后难的原则，根据农村人口规模、住宅聚集程度、生活污水排放特点、与城镇污水厂的距离等实际情况，结合现有的农村环境整治和改厕工作进展，因地制宜的采取集中治理与分散治理相结合、生态治理与资源利用相结合的方式，促进农村生活污水资源化利用，确保农村生活污水治理成效。

5.2治理方式选择

1、纳入污水管网处理

结合沂南县实际情况，对符合条件的农村地区建设污水收集管网，将生活污水纳入市政污水处理厂统一处理。采用纳管治理方式的区域包括界湖街道明生社区、枣林庄社区、山旺庄村、新鑫社区、单家庄村、城东村、金佛社区的7个村庄。

2、集中拉运

对符合条件的村庄建设污水收集管网和蓄水池，将生活污水集中收集后，用罐车转运至附近的污水处理厂或者小型一体化污水处理设备处理。结合沂南县各村实际情况，集中拉运村庄数量为120个。

集中拉运村庄名称详见表5.5-1。

3、建设小型一体化污水处理设备

对符合条件的村庄建设污水收集管网和小型一体化污水处理设备，将一个或附近几个村庄的生活污水收集进行统一处理。结合沂南县各村实际情况，建设小型一体化污水处理设备村庄数量为88个。

建设小型一体化污水处理设备村庄名单详见表5.4-12。

5.3污水收集管网建设工程

5.3.1排水体制

排水体制是指收集、输送污水和雨水的方式。在农村中通常有生活污水、工业废水和雨水。在一个区域内可用一个管渠系统来排污，或是采用两个或两个以上各自独立的管渠系统来排污，它一般分为合流制和分流制两种基本方式。两种排水系统在环境保护、投资及运行维护方面有各自的优缺点。

合流制排水系统，是将生活污水、工业废水和雨水合在一个管网进行排放的排水系统。通常采用的是截流式的合流制，即建造一条截流干管，在合流干管与截流干管相交前或相交处设置溢流井，晴天和降雨初期时，所有污水都输送至污水处理设施进行处理，随着降雨量的增加，雨水径流增大，当混合污水的流量超过截流管的输水能力后，以雨水占主要比例的混合污水经溢流井溢出，直接排放。此方法投资较省，见效快、易于实施，对现有的大多数管道可以直接利用。但同时也在降雨初期，增大了污水处理设施的处理负荷，并存在雨季溢流污染等问题。

分流制排水系统，是将生活污水、工业废水和雨水分别在两个或两个以上各自独立的管网进行排放的排水系统。分流制系统一般只考虑污水的处理，雨水直接排放水体。分流制系统的水质、水量变化较小，有利于污水处理设施的稳定运行，能够较完全地处理了污水，可彻底解决农村的废水对水体的污染问题。但在建设初期投资较大。

综合考虑，本次农村生活污水治理的管道建设工程排水体制均选择分流制的排水体制。

5.3.2管道布置原则

本工程服务范围内污水管道布置，充分利用地形地势特点，以减少管道埋深，减小管径。

5.3.3管道设计

按照雨污分流体制特点，连片考虑各村地形、道路建筑情况，地质、地下水位施工条件等因素，结合现有排污管道，划分排水区域，布置管道系统，进行管道定线，根据各排水流域生活污水量，雨水量和其它因素分别确定雨污分流、管道设计流量，根据管道均匀流水力学公式，结合GB50014-2006《室外排水设计规范》确定管道断面尺寸、设计坡度。

污水管道主要设计规定：

1、流量计算

旱流污水设计流量，应按下列公式计算：

Qdr＝Qd+Qm

式中：Qdr，截留井以前的旱流污水设计流量（L/s）；

Qd，设计综合生活污水量(L/s)；

Qm，设计工业废水量（L/s）;

在地下水位较高的地区，应考虑入渗地下水量，其量宜根据测定资料确定。

本污水管网主要涉及到的是农村地区生活污水的收集，不涉及工业企业。

综合生活污水量=变化系数×Qdr

综合生活污水量总变化系数可按当地实际综合生活污水量变化资料确定，没有测定资料时，可按表5.3-1的规定取值。其中，本次设计到的污水管网日均流量均小于5L/s。

表5.3-1 综合生活污水量总变化系数

平均日流量(L/s)	5	15	40	70	100	200	500	≥1000
总变化系数	2.3	2.0	1.8	1.7	1.6	1.5	1.4	1.3

2、污水管道水力学计算公式

①排水管渠的流量，应按下列公式计算：

Q=Av

式中：Q，设计流量（m3/s）；

A，水流有效断面面积（m2）；v，流速（m/s）。

②排水管渠的流速，应按下列公式计算：

式中：v，流速（m/s）；R，水力半径（m）（过水断面面积与湿周的比值）；I，水力坡降；n，粗糙系数（0.01）。

3、污水管径设计

①分流制污水管道应按不满流计算，其最大设计充满度（h/D）应满足GB50014-2006要求；

②污水管道在设计充满度下的最小流速为0.6 m/s；

③污水压力管道经济流速为0.7m/s～1.5m/s；

④排水管道的最小管径与相应最小设计坡度，宜按表5.3-2的规定取值。

表5.3-2最小管径与相应最小设计坡度

管道类别	最小管径（mm）	相应最小设计坡度
污水管	300	塑料管0.002，其他管0.003
雨水管和合流管	300	塑料管0.002，其他管0.003
雨水口连接管	200	0.01
压力输泥管	150	--
重力输泥管	200	0.01

经过计算，本管道的计算大小远小于规范要求的最小管径300的要求，参照规范要求以及目前的排水管网现状，本次新设计管道为DN300，管道设计坡度为0.003。

5.3.4管材选取

1、管网材质介绍

①混凝土管和钢筋混凝土管（PCP）。这两种管道制作方便，造价低，在排水管道中应用广泛，但存在抗渗性能差，管节短，接口多和搬运不便等缺点。混凝土管内径不大于600mm，长度不大于1m，适用于管径小的无压管；钢筋混凝土管口径一般在500mm以上，长度在1～3m，其接口形式有承插式、企口式和平口式。

②钢筋混凝土管衬胶管（RCP）。市场上新出现的钢筋混凝土管衬胶管，除具有混凝土管的造价低的特点，同时兼备塑料管内壁光滑摩阻小、耐腐蚀性好的优点，采用橡胶圈承插柔性接口，密封性能较好。

③玻璃钢夹砂管（RPM）。玻璃钢夹砂管重量轻，运输安装方便、摩阻小、耐腐蚀性强，使用寿命可达50年以上，但价格略高。国外已广泛使用，给水压力管大多采用d1000以下管道。无压管已有d3600直径的实例。广州市d2500玻璃钢夹砂排水管顶管成功穿越珠江，大口径的玻璃钢夹砂管是一种性价比较高的管材，很有发展前途。

④高密度聚乙烯管（HDPE）。目前用于污水的PE管主要有2种产品，一种是钢骨架螺旋缠绕双壁波纹管，环刚度SN10、管径800～2000、长度一般12m，可采用热熔螺旋对接、电热熔焊接、哈夫件连接；另一种是高密度聚乙烯（HDPE）双壁波纹管。HDPE管内壁光滑、耐腐蚀性好、柔韧性好、重量轻，采用热熔粘接性接口，对管道基础要求低，环刚度有SN4与SN8两级、管径200～1200、长度一般12m，600～800口径的管价格低于玻璃钢夹砂管，它为新型实用性管材。

⑤硬聚氯乙烯双壁波纹管（PVC-U或UPVC）。PVC-U管内壁光滑，不易结垢，水头损失小，耐腐蚀性好，柔韧性好，重量轻，加工连接方便，采用橡胶圈承插柔性接口，对管道基础要求低。但管材强度低，性质脆，抗外压和冲击性差。多用于小口径，如城市住宅内部使用的管道。室外管道的安装，一般不宜埋在城市车行道下。

⑥钢管。钢管有较好的机械强度，耐高压，耐振动，重量较轻，单管长度大，接口方便，有较强的适应性，但耐腐蚀性差，防腐造价高。多用于大口径、高压处、受地质地形条件限制及穿越铁路河谷和地震区时。为保证整个管网系统的耐久性，一般污水管道中钢管宜少用。

⑦水铸铁管。排水铸铁管具有强度高、抗渗性好、内壁光滑、抗压、抗震性强，且管节长，接头少。但价格贵，耐腐蚀性差。

⑧石棉水泥管。由石棉纤维和水泥制成。具有抗渗性好、表面光滑、重量轻、长度大、接头少等优点。但石棉水泥管质脆、耐磨性差，管径多为50~600mm，长度为2.5~4.0m。我国产量不大，在排水工程中应用少。

⑨陶土管。陶土管由塑性粘土焙烧而成，带釉的陶土管内外壁光滑，水流阻力小，不透水性好，耐磨损，抗腐蚀。但质脆易碎，抗弯抗拉强度低，不宜敷在埋深较大的地方。另外管节短，施工不便。陶土管直径不大于600mm，其管长为0.8~1.0m。由于陶土管抗酸腐蚀，在世界各地广泛采用。接口有承插式和平口式。

⑩大型排水管渠（箱涵）。排水管道的预制管管径一般小于2m。当排水需要更大的口径时，可建造大型排水渠道（箱涵），常用建材有砖、石、混凝土，一般多采用矩形、拱形等断面，主要在现场浇制、铺砌。

2、对管材的一般要求

在污水工程中，管道工程投资在工程总投资中占有很大的比例。管材费用约占管道工程费用的50%左右。污水管道属于地下永久性隐蔽工程设施，要求具有很高的安全可靠性。对任何管道，要保证正常的排水功能，必须满足以下要求：①排水管必须具有足够的强度，以承受外部的荷载和内部的水压。②排水管必须能抵抗污水中杂质冲刷和磨琢，也应有抗腐蚀的功能，特别对有某些腐蚀性的工业废水。③排水管必须不透水，以防止污水渗出或地下水渗入而污染地下水或腐蚀其他管线和建筑物基础。

④排水管的内壁应平整光滑，使水流阻力尽量减小。⑤排水管应尽量就地取材，并考虑到预制管件及快速施工的可能，减少运输和施工费用，其材质应满足设计确定的使用年限。

3、管材的技术经济比较

国内市政排水管网比较常用的管材主要技术经济比较见下表5.3-3。

表5.3-3 国内市政排水管网常用管材主要技术经济比较

性能	PCP管混凝土管	RCP管钢筋混凝土管衬胶管	RPM管玻璃钢夹砂管	HDPE管高密度聚乙烯管	PVC-U管硬聚氯乙烯双壁波纹管	钢管
使用寿命	较长（约20年）	长	较长（约50年）	较长（约50 年）	较长（约50年）	较短（约15年）
抗渗性能	较弱	强	强	强	强	较强
防腐能力	较强	强	强	强	强	较弱
承受外压	可深埋，承受较大外压	可深埋，能承受大外压	可深埋，能承受大外压	可深埋，易变形	受外压较差，易变形	可深埋，能承受大外压
施工难易	较难	较难	方便	方便	方便	方便
主要接口形式	承插式橡胶圈止水	套管橡胶圈止水	套管橡胶圈止水	承插式橡	承插式橡	现场焊接钢性接口
粗糙度（n值）	0.013-0.014	0.009-0.01	0.009-0.01	0.009-0.01	0.009-0.01	0.013（水泥衬）
水头损失	较大	较小	较小	较小	较小	较大
运输费用	较高	较高	较低	较低	较低	较高
管道综合价	较便宜	较便宜	较贵	较贵	便宜	贵（需防腐）
对基础要求	较高	较高	较低	较低	较低	较低
生产厂商	多	相对较少	多	多	多	多

根据目前市场询价，在同等规格条件下，PVC-U管、RPM管、HDPE管的价格都比PCP管和RCP管的价格高，小管径（d300～800）范围内，同管径同环刚度的PVC-U管、HDPE管相对RMP管价格要低些，大管径范围内，RMP管相对HDPE管要便宜。RPM管和HDPE管在技术性能上具有很大优势；PVC管的小管径浅埋优势大，但抗压能力较差，在埋深较深的地方管道容易受损，因此市面上无大管径的PVC-U管；从综合性价比来看，RCP管的优势较为明显；而PCP管在防腐性能、密闭性等方面不占优势；国家和地方已出台了一批限用或禁用混凝土管、钢筋混凝土管和铸铁管的文件。2004年4月，建设部发布了《推广应用和限制禁止使用技术公告》，明文规定推广采用塑料排水管，禁止使用DN≤500的平口、企口混凝土排水管。塑料排水管的特性及其优势已开始被人们认识和接受。

同时结合沂南县农村污水管网现状，为节约资源，可以利用村庄现有的沟渠修建水泥混凝土明渠，并加装水泥盖板，防止生活垃圾和杂物进入沟渠，造成淤堵。

结论：根据上述分析，结合实施村庄地质条件及污水处理系统位置，管道推荐采用HDPE管和加盖水泥混凝土明渠，并且可以通过在房前屋后设置副管网，村庄主要道路设置主管网的模式。

5.3.5检查井设置

检查井的设置应满足以下要求：①检查井的位置，应设在管道交汇处、转弯处、管径或坡度改变处、跌水处以及直线管段上每隔一定距离处。②检查井在直线管段的最大间距应根据疏通方法等具体情况确定。根据现场的实际情况，本研究报告直线段选取每30-40m建设一口检查井，拐弯处设置检查井。

5.3.6污水收集管网建设工程规模

污水收集管网建设主要分为新建管线、蓄水池、检查井3个部分，具体工程量计算方法如下：

1、新建管线

沂南县农村每户院落约20m，则2个院落用20m管线，每个院落内居住户数按2户计，新建管线占比0.7，依托现有管线改造占比0.3，经计算新建管线总长度为702.15km，依托现有改造管线长度为210.63km。

2、蓄水池

蓄水池容积按1天储存量计，则蓄水池容量为14027m³。

3、检查井

按照每隔50m设置一个检查井计，经计算，需建检查井总数为18252个。

各村污水收集管网建设工程规模详见表5.3-4。

表5.3-4 各村污水收集管网（新建、改建）、蓄水池建设工程规模一览表

序号	乡（镇、街道）	村庄名称	户数（户）	人口（人）	污水产生量（m³/d）	新建管线长度（km）	改造管线长度（km）	检查井数量（个）	蓄水池容积（m3）
1	界湖街道	卧龙源社区	1368	3911	94.02	4.79	1.44	124	94
2	界湖街道	明生社区	2110	6331	150.82	7.39	2.22	192	151
3	界湖街道	徐家独树	1170	3431	90.168	4.10	1.23	106	90
4	界湖街道	夏庄社区	2238	6234	150.82	7.83	2.35	204	151
5	界湖街道	枣林庄社区	741	1940	44.45	2.59	0.78	67	44
6	界湖街道	新鑫社区	1021	3120	73.459	3.57	1.07	93	73
7	界湖街道	新独树社区	1544	4278	103.58	5.40	1.62	141	104
8	界湖街道	鑫源社区	1178	3208	77.604	4.12	1.24	107	78
9	界湖街道	城东村	1123	3316	71.9638	3.93	1.18	102	72
10	依汶镇	邵家湖	562	1696	42.99	1.97	0.59	51	43
11	依汶镇	松粮泉社区	970	2910	69	3.40	1.02	88	69
12	依汶镇	隋家店社区	1360	4437	101.32	4.76	1.43	124	101
13	依汶镇	小安子	210	660		0.74	0.22	19	0
14	依汶镇	安子	728	2195	52.53	2.55	0.76	66	53
15	依汶镇	汶河贯头	474	1479	32.02	1.66	0.50	43	32
16	依汶镇	石花峪	449	1241	32.38	1.57	0.47	41	32
17	依汶镇	双村	524	1827	43.18	1.83	0.55	48	43
18	依汶镇	依汶社区	1042	3425	80.29	3.65	1.09	95	80
19	依汶镇	青杨行	701	2060	46.53	2.45	0.74	64	47
20	依汶镇	余粮	309	1026	23.29	1.08	0.32	28	23
21	依汶镇	朱家里庄	586	2150	48.97	2.05	0.62	53	49
22	依汶镇	葛庄社区	1517	4894	130.78	5.31	1.59	138	131
23	依汶镇	汶凤	174	531	14.39	0.61	0.18	16	14
24	依汶镇	冯家村社区	326	1050		1.14	0.34	30	0
25	依汶镇	三合	340	1185	27.73	1.19	0.36	31	28
26	依汶镇	安保庄	240	759	20.746	0.84	0.25	22	21
27	依汶镇	满庄	268	867	20.77	0.94	0.28	24	21
28	依汶镇	小安乐	128	368	8.64	0.45	0.13	12	9
29	依汶镇	大梨峪	111	337	7.47	0.39	0.12	10	7
30	依汶镇	薄板台	345	1218	29.34	1.21	0.36	31	29
31	依汶镇	店子社区	1038	2912	67.59	3.63	1.09	94	68
32	依汶镇	满富庄	226	724	17.52	0.79	0.24	21	18
33	马牧池乡	马牧池社区	1797	5306	135.43	6.29	1.89	164	135
34	马牧池乡	辛庄社区	1357	4260	119.87	4.75	1.42	123	120
35	马牧池乡	董家庄社区	1317	3871	98.83	4.61	1.38	120	99
36	马牧池乡	柳洪社区	1320	4519	123.466	4.62	1.39	120	123
37	马牧池乡	桃花峪社区	1460	4135	104.04	5.11	1.53	133	104
38	马牧池乡	横河社区	1317	3706	99.57	4.61	1.38	120	100
39	马牧池乡	双泉峪社区	830	2361	62.07	2.91	0.87	76	62
40	岸堤镇	岸堤社区	5406	14823	317.46	18.92	5.68	492	317
41	岸堤镇	高湖社区	3412	9065	219.24	11.94	3.58	310	219
42	岸堤镇	田家北村	682	1881	42.81156	2.39	0.72	62	43
43	岸堤镇	上高湖社区	1935	5254	116.58	6.77	2.03	176	117
44	岸堤镇	塘子社区	1836	5089	106.86	6.43	1.93	167	107
45	岸堤镇	唐家峪子	710	2000	47.93	2.49	0.75	65	48
46	岸堤镇	柳行岔	422	1173	28.66345024	1.48	0.44	38	29
47	岸堤镇	岩路	486	1326	35.99	1.70	0.51	44	36
48	岸堤镇	王山峪	725	1825	40.88	2.54	0.76	66	41
49	岸堤镇	大峪庄	371	1038	25.75	1.30	0.39	34	26
50	岸堤镇	库东	616	1664	33.98	2.16	0.65	56	34
51	岸堤镇	三峪社区	1252	3468	82.47	4.38	1.31	114	82
52	岸堤镇	河子沟	324	895	25.70	1.13	0.34	29	0
53	岸堤镇	冯家庄子	409	1163	29.21	1.43	0.43	37	29
54	孙祖镇	匣石村	515	1688	46.71	1.80	0.54	47	47
55	孙祖镇	镇东村	710	2280	64.09	2.49	0.75	65	64
56	孙祖镇	东高庄村	506	1771	47.509	1.77	0.53	46	48
57	孙祖镇	青龙峪村	336	1048	36.777	1.18	0.35	31	0
58	孙祖镇	新凤庄村	598	1892	51.8835	2.09	0.63	54	52
59	孙祖镇	铁峪村	884	2801	76.866	3.09	0.93	80	77
60	孙祖镇	孙祖社区	1558	4775	129.244	5.45	1.64	142	129
61	孙祖镇	连顶社区	502	1608	44.169	1.76	0.53	46	44
62	孙祖镇	六里沟村	383	1357	36.777	1.34	0.40	35	37
63	孙祖镇	刘家峪村	457	1371	35.99	1.60	0.48	42	0
64	孙祖镇	城子社区	622	1972	52.39	2.18	0.65	57	52
65	孙祖镇	石汪圈村	306	913	25.71	1.07	0.32	28	26
66	孙祖镇	南瓦庄村	400	1171	30.38	1.40	0.42	36	30
67	孙祖镇	孟良崮社区	1159	3581	92.163	4.06	1.22	105	92
68	孙祖镇	栗林村	536	1657	43.45	1.88	0.56	49	43
69	孙祖镇	开元社区	1184	3637	97.16	4.14	1.24	108	97
70	孙祖镇	代庄社区	1400	4364	113.993	4.90	1.47	127	114
71	双堠镇	崖子社区	2898	8572	206.27	10.14	3.04	264	206
72	双堠镇	梭庄社区	2322	6753	168.85	8.13	2.44	211	169
73	双堠镇	艾于社区	1467	4254	105.39	5.13	1.54	133	105
74	双堠镇	石门村	562	2620	45.43	1.97	0.59	51	45
75	双堠镇	柳泉峪村	882	2575	66.71	3.09	0.93	80	67
76	双堠镇	黑山安村	1081	3069	88.36	3.78	1.14	98	88
77	双堠镇	五彩庄村	569	1789	45.43	1.99	0.60	52	45
78	双堠镇	南龙口村	374	1075	29.249	1.31	0.39	34	29
79	双堠镇	北龙口村	473	1367	35.53	1.66	0.50	43	36
80	青驼镇	青驼社区	1885	7076	165.76	6.60	1.98	172	166
81	青驼镇	高里社区	3300	12000	165.76	11.55	3.47	300	166
82	青驼镇	河疃村	1233	4220	92.39	4.32	1.29	112	92
83	青驼镇	双冶村	565	1860	42.33	1.98	0.59	51	42
84	青驼镇	新磨石沟村	541	1967	52.23	1.89	0.57	49	52
85	青驼镇	大官岭村	665	2211	45.99	2.33	0.70	61	46
86	青驼镇	双盛村	523	1888	43.33	1.83	0.55	48	43
87	青驼镇	芦山西头	199	651	18.63	0.70	0.21	18	19
88	青驼镇	旁沂庄	172	580	13.27	0.60	0.18	16	13
89	青驼镇	大冯楼子	308	1040	24.58	1.08	0.32	28	25
90	青驼镇	玉戴河村	899	3338	92.39	3.15	0.94	82	92
91	青驼镇	双汇村	516	1828	47.94	1.81	0.54	47	48
92	青驼镇	山北头	297	1085	26.48	1.04	0.31	27	26
93	青驼镇	凤凰岭村	571	1791	39.839	2.00	0.60	52	40
94	青驼镇	泉头村	284	936	21.91	0.99	0.30	26	22
95	青驼镇	三联村	317	1123	24.43	1.11	0.33	29	24
96	青驼镇	河东村	446	1569	43.65	1.56	0.47	41	44
97	青驼镇	大坊庄村	507	1776	44.8	1.77	0.53	46	45
98	青驼镇	斗沟村	814	2892	69.7	2.85	0.85	74	70
99	青驼镇	桃花埠村	494	1547	35.02	1.73	0.52	45	35
100	青驼镇	岭前村	425	1472	32.79	1.49	0.45	39	33
101	青驼镇	河西村	218	756	20.89	0.76	0.23	20	21
102	青驼镇	石义庄村	580	2002	44.69	2.03	0.61	53	45
103	青驼镇	双桥村	1001	3427	80.88	3.50	1.05	91	81
104	青驼镇	山前村	337	1156	31.81	1.18	0.35	31	32
105	青驼镇	苗家峪村	260	920	20.89	0.91	0.27	24	21
106	青驼镇	徐公店	481	1626	35.89	1.68	0.51	44	36
107	青驼镇	赵左庄村	434	1412	30.54	1.52	0.46	39	31
108	青驼镇	红卫村	423	1547	30.63	1.48	0.44	38	31
109	青驼镇	卧龙村	479	1622	36.65	1.68	0.50	44	37
110	青驼镇	冯楼村	407	1272	26.42	1.42	0.43	37	26
111	张庄镇	张庄中心社区	1189	3669	84.6	4.16	1.25	108	85
112	张庄镇	张庄村	880	2603	62.28	3.08	0.92	80	62
113	张庄镇	沿汶社区	1085	3526	84.82	3.80	1.14	99	85
114	张庄镇	和庄社区	750	2386	67.005	2.63	0.79	68	67
115	张庄镇	杏山庄社区	573	1725	43.69	2.01	0.60	52	44
116	张庄镇	南官庄社区	897	2693	59.93	3.14	0.94	82	60
117	张庄镇	松泉峪村	265	848	20.89	0.93	0.28	24	21
118	张庄镇	金场峪村	370	1130	31.1147	1.30	0.39	34	31
119	张庄镇	左家峪子村	213	685	16.38	0.75	0.22	19	16
120	张庄镇	新庄社区	940	2560	53.62	3.29	0.99	86	54
121	张庄镇	大岱社区	918	2683	29.50814	3.21	0.96	84	30
122	张庄镇	周家峪子村	210	608	14.67	0.74	0.22	19	15
123	张庄镇	府旺庄	605	1795	40.37	2.12	0.64	55	40
124	张庄镇	龙泉峪	286	848	21.49	1.00	0.30	26	21
125	张庄镇	上峪社区	676	2198	39.379	2.37	0.71	62	39
126	张庄镇	黄埠	463	1246	32.6	1.62	0.49	42	33
127	张庄镇	花峪庄村	320	1016	23.666	1.12	0.34	29	24
128	张庄镇	留田村	590	1586	38.3	2.07	0.62	54	38
129	张庄镇	杏山峪	282	866	22	0.99	0.30	26	22
130	张庄镇	郭家峪子	185	602	17.67	0.65	0.19	17	18
131	张庄镇	松山村	485	1661	44.12	1.70	0.51	44	44
132	张庄镇	薛家村	532	1643	36.36	1.86	0.56	48	36
133	张庄镇	下峪村	715	2282	50.41	2.50	0.75	65	50
134	张庄镇	汶河社区	562	1945	50.97	1.97	0.59	51	51
135	张庄镇	前辉山	206	700	17.74	0.72	0.22	19	18
136	张庄镇	辉山	360	1140	28.38	1.26	0.38	33	28
137	张庄镇	大峪村	451	1561	24.56	1.58	0.47	41	0
138	砖埠镇	蒙河社区	1924	4516	81.43	6.73	2.02	175	81
139	砖埠镇	沂阳社区	1430	4340	98.13	5.01	1.50	130	98
140	砖埠镇	双河社区	818	2479	46.51	2.86	0.86	74	47
141	砖埠镇	常桑杭社区	903	2565	49.28	3.16	0.95	82	49
142	砖埠镇	汶阳社区	1100	3441	77.97	3.85	1.16	100	78
143	砖埠镇	岳阳社区	1615	4920	111.297	5.65	1.70	147	111
144	砖埠镇	阳岚社区	770	2382	46.51	2.70	0.81	70	47
145	砖埠镇	阳都村	1146	3542	85.06	4.01	1.20	104	85
146	砖埠镇	薛埠村	1203	3543	77.92	4.21	1.26	109	78
147	砖埠镇	临河村	901	2833	59.58	3.15	0.95	82	60
148	砖埠镇	桃源村	730	2256	50.78	2.56	0.77	66	51
149	大庄镇	河村社区	2753	7472	188.86	9.64	2.89	251	189
150	大庄镇	埠园社区	1170	3236	78.02	4.10	1.23	106	78
151	大庄镇	交良社区	886	2416	50.78	3.10	0.93	81	51
152	大庄镇	莪庄社区	1504	4383	94.82	5.26	1.58	137	95
153	大庄镇	金佛社区	1358	3837	69.06	4.75	1.43	124	69
154	大庄镇	桃花社区	1657	4743	104.05	5.80	1.74	151	104
155	大庄镇	左泉社区	2369	6999	158.41	8.29	2.49	216	158
156	大庄镇	杨坡社区	2897	8366	184.13	10.14	3.04	264	184
157	大庄镇	幸福社区	2587	5036	121.04	9.05	2.72	235	121
158	大庄镇	阳光社区	1531	4331	93.34	5.36	1.61	139	93
159	大庄镇	高阜社区	2241	6483	155.37	7.84	2.35	204	155
160	苏村镇	前进村	543	1495	29.456	1.90	0.57	49	29
161	苏村镇	李家庄村	779	2214	48.938	2.73	0.82	71	49
162	苏村镇	杜家庄村	1473	3551	72.52	5.16	1.55	134	73
163	苏村镇	王泉村	517	1334	29.456	1.81	0.54	47	29
164	苏村镇	陈官庄	432	1104	28.029	1.51	0.45	39	28
165	苏村镇	牛小河村	645	1884	38.659	2.26	0.68	59	39
166	苏村镇	司马村	1495	4193	111.39	5.23	1.57	136	111
167	苏村镇	和兴村	619	1485	41.4	2.17	0.65	56	41
168	蒲汪镇	河东社区	1140	3365	72.52	3.99	1.20	104	73
169	蒲汪镇	蒲汪村社区	1891	6186	137.86	6.62	1.99	172	138
170	蒲汪镇	龙角社区	2730	8350	189.76	9.56	2.87	248	190
171	蒲汪镇	寨西社区	2003	5768	135.46	7.01	2.10	182	135
172	蒲汪镇	杨庄社区	2335	7002	169.87	8.17	2.45	212	170
173	蒲汪镇	万成社区	1294	4270	98.47	4.53	1.36	118	98
174	蒲汪镇	王庄社区	1163	3282	77.85	4.07	1.22	106	78
175	蒲汪镇	站前社区	1559	4753	121.19	5.46	1.64	142	121
176	蒲汪镇	山角沟社区	576	1785	47.87	2.02	0.60	52	48
177	蒲汪镇	圣母社区	782	2712	65.61	2.74	0.82	71	66
178	蒲汪镇	车疃社区	1714	5239	129.69	6.00	1.80	156	130
179	湖头镇	刘岭王湖	535	1768	41.02	1.87	0.56	49	41
180	湖头镇	黑石沟社区	1446	4445	103.99	5.06	1.52	132	104
181	湖头镇	新河村	1180	4016	90.01	4.13	1.24	107	90
182	湖头镇	房家官庄	821	2426	52.09	2.87	0.86	75	52
183	湖头镇	薄店子社区	2582	8605	205.67	9.04	2.71	235	206
184	湖头镇	联合哨村	673	2248	47.59	2.36	0.71	61	48
185	湖头镇	张哨二村	678	2316	52.71	2.37	0.71	62	53
186	湖头镇	赵家洼	410	1354	28.12	1.44	0.43	37	28
187	湖头镇	西太沟	309	1096	22.76	1.08	0.32	28	23
188	湖头镇	肖宋哨村	860	2908	69.28	3.01	0.90	78	69
189	湖头镇	青石岭	280	864	23.63	0.98	0.29	25	24
190	湖头镇	张哨一村	717	2248	46.91	2.51	0.75	65	47
191	湖头镇	王家哨	405	1226	28.01	1.42	0.43	37	28
192	湖头镇	双河社区	538	1963	39.62	1.88	0.56	49	40
193	湖头镇	沟头村	680	2295	20.65	2.38	0.71	62	21
194	湖头镇	城石村	1240	4221	112.64	4.34	1.30	113	113
195	湖头镇	兴源村	285	987	24.68	1.00	0.30	26	25
196	铜井镇	铜井社区	1589	5157	113.99	5.56	1.67	145	114
197	铜井镇	大张庄村	938	2737	63.383	3.28	0.98	85	63
198	铜井镇	两泉坡社区	1053	3204	65.3	3.69	1.11	96	65
199	铜井镇	山旺庄村	821	2559	53.143	2.87	0.86	75	53
200	铜井镇	银泉村	1034	3387	75.524	3.62	1.09	94	76
201	铜井镇	杜山社区	1181	3772	85.49	4.13	1.24	107	85
202	铜井镇	朝阳社区	1610	4989	113.99	5.64	1.69	147	114
203	铜井镇	沧浪沟村	451	1412	32.6	1.58	0.47	41	33
204	铜井镇	燕子湖村	499	1532	35.957	1.75	0.52	45	36
205	铜井镇	金桥社区	714	2215	53.705	2.50	0.75	65	54
206	铜井镇	灵山村	935	2863	64.579	3.27	0.98	85	65
207	铜井镇	新王社区	1691	5432	122.825	5.92	1.78	154	123
208	铜井镇	单家庄村	909	2320	64.579	3.18	0.95	83	65
209	铜井镇	孔家湖村	459	1251	28.704	1.61	0.48	42	29
210	铜井镇	红泉峪村	805	2532	54.856	2.82	0.85	73	55
211	铜井镇	保泉社区	1525	4670	111.48	5.34	1.60	139	111
212	铜井镇	鲁家庄社区	1042	3157	70.52	3.65	1.09	95	71
213	铜井镇	三山峪村	987	2990	66.9	3.45	1.04	90	67
214	铜井镇	珠宝庄村	807	2413	54.97	2.82	0.85	73	55
215	界湖街道	大埠子	334	940	28.704	1.17	0.35	30	29
合计			200584	607906	14022.57	702.15	210.63	18252	14027

5.4小型一体化污水处理设施建设工程

5.4.1处理工艺分析

结合实际情况，本项目污水处理工艺采取截流单元、预处理、生化处理单元、自然处理单元等多部分自由组合，具有较强的抗冲击负荷能力。污水经预处理单元处理后进入生化处理系统，再经输配水单元进入人工湿地进行处理，经过处理的污水可根据具体情况，用于农田浇灌回用或排入周围林地灌溉或是排入沟壑。每个污水处理单元主要功能如下：

1、截流井

由于沂南县农村大部分地区污水排放方式采用雨污合流制，当雨量较大时，会对污水处理系统的稳定性造成一定的影响。截流井目的是为了雨水量过大时将雨污水分离，在雨量过大时将系统不能处理的部分雨水分离出去直接排放。

2、预处理工艺原理

预处理系统采用格栅调节池。污水经截留井后自流进入格栅池，污水经格栅除去较大的漂浮物后，流入调节池。调节池主要功能为水解酸化，对污水水质水量进行调节，调高BOD5/COD的比值，即增加污水的可生化性。

3、生化处理主体工艺选择

目前国内外常用的污水生化处理工艺有：普通活性污泥法、A/O法、A²/O工艺、SBR法、生物接触氧化法以及近几年发展较快的MBR技术等。

①活性污泥法

活性污泥法是最早被应用于污水处理系统工程的生化法。活性污泥是由好氧和兼性微生物（包括细菌、真菌、原生动物和后生动物）及其代谢的和吸附的有机物、无机物组成，其具有降解废水中有机物（也有部分无机物被降解）的能力。活性污泥净化废水包括吸附、代谢和固液分离三个主要过程，系统由曝气池、二沉池及污泥回流设备组成。

技术优点：工艺成熟、工艺流程简明等。

技术缺点：处理能力相对较弱，容积负荷较低；抗冲击负荷能力差，有机负荷过高或过低容易引起污泥膨胀；悬浮的菌胶团与污水分离需要较大的沉淀面积；活性污泥法的产泥系数比较高，所以产泥量较大。

②A/O工艺

A/O工艺法也叫厌氧好氧工艺法，一般分为A段、O段和二沉池，A段缺氧生化池的首要功能是脱氮，由O段好氧生化池（即好氧反应器）回流内循环液，内循环量为4~6倍原废水量，O段好氧生化池（即好氧反应器）是多功能的，主要去除BOD,硝化和吸收部分残余磷等反应，二沉池的主要功能是泥水分离，上清液作为处理水经消毒后排放，污泥排入污泥池。单位运行费用约0.8元/吨。

适用范围：适用于对多种水质指标有控制要求、地形平坦、经济条件较好的农村地区。地埋式A/O系统适用于处理规模20~200吨/日的污水处理项目；地上式A/O系统适用于处理规模在200吨/日以上的污水处理项目。

技术优点：功能划分清晰，便于操作管理，设有初沉池，可去除大部分SS，减少了后续处理构筑物的负担，曝气池较深，充氧效率高，成本低，前置缺氧区，宜于改造，以适用除磷脱氮的要求，设备利用率高，自控程度要求不高。

技术缺点：工艺流程复杂，建构筑物多，污泥龄较短，处理过程臭味大，污泥产量较大，处理工艺复杂，易产生二次污染。

③A²/O工艺

A²/O法即厌氧/缺氧/好氧活性污泥法。其构造是在A/O工艺的厌氧区之后、好氧区之前增设一个缺氧区，好氧区具有硝化功能，并使好氧区中的混合液回流至缺氧区进行反硝化，使之脱氮。污水在流经三个不同功能分区的过程中，在不同微生物菌群作用下，使污水中的有机物、氮和磷得到去除，达到同时进行生物除磷和生物除氮的目的。其流程见图5.4-1。

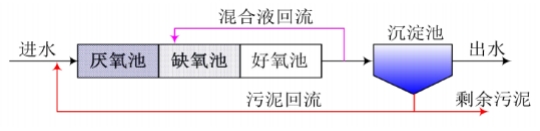

图5.4-1 A²/O工艺流程简图

适用范围：A²/O工艺适用于出水水质要求较高的农村，如风景区旅游村、湖泊河流沿岸农村等。当处理后的污水排入封闭性水体或缓流水体引起富营养化，从而影响给水水源时，优先采用该工艺。基本不受地形、区域的影响。建设规模应综合考。

技术优点：工艺变化多且设计方法成熟，设计参数容易获得；可控性强，可根据处理目的不同灵活选择工艺流程及运行方式，取得满意处理效果。

技术缺点：构筑物数量多，流程长，运行管理难度大，运行费用高，不适合小水量处理。

④SBR工艺

SBR法全称为间歇序批式活性污泥法，此工艺的主要特点是把传统活性污泥法的曝气池与二沉池合建，让曝气生化与固液分离在一个反应容器（池）中完成，只是在时间上分段完成进水、曝气、沉淀、排水、闲置。该工艺在同一反应池（器）中，按时间顺序由进水、曝气、沉淀、排水和待机五个基本工序组成。在大多数情况下（包括工业废水处理），无需设置调节池，污泥体积指数值较低，污泥易于沉淀，一般情况下，不产生污泥膨胀现象。户均建设成本约为4000~5000元/吨（不含管网），维护费用低，一般不超过0.5元/吨。

适用范围：适用于华北、东北、西北、东南等地区，适宜多种地形条件，占地较小。适用于污水量小、间歇排放、出水水质要求较高的地方。

技术点：具有处理流程简单，运行管理灵活，基建费用低、自动化水平高，理想沉淀，等优点，能承受较大的水质水量的波动，具有较强的耐冲击负荷的能力，较为适合农村地区应用。

技术缺点：污水处理工艺对自动化要求高，周期运行，间歇排水，设备闲置率高；污水处理系统对运行管理人员要求较高，需要较高技术水平管理人员；在实际运行中，可能存在废水排放规律与SBR间歇进水的要求不匹配问题，特别是水量较大时，需要多套反应池并联运行，增加了控制系统的复杂性。

⑤生物接触氧化法

生物接触氧法与传统活性污泥法最大的区别是曝气池内挂生物填料，使活性污泥附着在生物填料上生长形成生物膜，生物膜吸附、截流并降解污水中的有机污染。在成熟的生物膜的表里层分别成为好氧区（好氧菌为优势菌群）和缺氧区（厌氧菌为优势菌群）及其中间过渡区形成兼氧区。对于强度有一定的要求，一般填料高度要控制在3m，有效水控制在3~5m，进水温度控制上要保证在12~37℃。户均建设成本约为5000~10000元/吨（不含管网），维护费用较低，一般情况下不超过0.5元/吨。

适用范围：生物接触氧化法适用于小型的农村污水处理工程，尤其适用于场地面积小、水量小、水质波动较大和污染物浓度较低、活性污泥不易培养的污水装置，也便于与其他技术相配套使用。

技术优点：处理系统易于操作，曝气系统的氧利用率高，多级接触池配置灵活，有效保证处理效果，沉淀池可去除大部分悬浮物，减小过滤系统的处理负荷。

技术缺点：填料易堵，处理效果不稳定，系统污泥易产生二次污染；生物填料的种类及亲水性能对水处理效果影响非常大；接触氧化池启动后，不便于内池维修。

⑥MBR工艺

MBR全称是膜生物反应器，是将膜分离技术与活性污泥法相结合，利用膜作为分离介质替代常规重力沉淀固液分离获得出水的污水处理方法，如微滤、超滤膜分离技术，以及与微生物相结合的工艺技术。户均建设成本约为3000~8000元/吨（不含管网），运行费用主要是水泵提升及氧化曝气消耗的电费，约0.1-0.3元/吨，此外还需考虑膜更换的费用。

适用范围：适用范围广，可用于住宅小区、办公楼、工厂等生活污水，特别适用于土地资源紧张、集聚程度较高、经济条件相对较好的村庄。

技术优点：处理效率较高，占地面积相对较小。运行管理方便，出水水质稳定，脱氮效果好，泥龄长，动力消耗低。

技术缺点：建设和运行费用高。

4、小型一体化污水处理设施

小型一体化设备一般是由较为成熟的生化处理技术组合而成，具有装置结构紧凑、占地面积小、抗冲击负荷能力强、出水水质稳定、操作简单等优点，适合用于村内集中住宅等中小水量、水质波动较小的生活污水。

①SBBR型污水（中水）处理一体化设备

SBBR型污水处理设备采取序批式处理工艺，通过DO阈值精确控制曝气并根据反应参数变化实时调整运行过程，实现出水水质指标可达到地表水准四类标准。

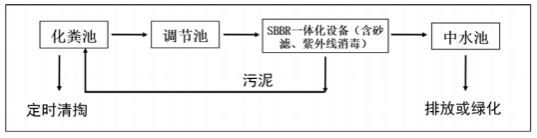

5.4-2SBBR污水处理及中水回用一体化设备工艺流程示意图

该技术抗冲击能力强，配套工艺少，建设费用低，可处理COD≤20000mg/L的可生化有机废水。设备通过DO阈值及温度区间精准控制爆气与风机运转，降低了产品能耗，并延长了机电设备使用寿命。设备池体内部凡与水接触的金属部分均采用304不锈钢材质，使用寿命长，且结构简单紧凑、工艺流程短、故障率低。此外，设备装有自动控制程序，可随季节变化精确控制反应过程中的厌氧、缺氧、好氧时间，自动添加适量碳源，避免设备碳源不足，监控各机电设备（泵、阀、风机）等的启停情况，实时无人值守。

表5.4-1 SBBR设备建设及运行费用表

型号	处理规模	工艺	出水水质	使用范围	建设费用	运行费用	设备能耗
YW-S（1.0、3.0、5.0、8.0、10）	≤10m³/d	SBBR	一级A	1~10户	2~8万元/m³	1.3~1.5元/m³	1~2.25度/m³
YW-S（20、30、40）	10m³/d＜处理量≤40m³/d	SBBR	一级A	集中村居	0.9~1.8万元/m³	1.3元/m³	0.6~1度/m³
YW-S（50、60、80、100）	40m³/d＜处理量≤100m³/d	SBBR	一级A	集中村居、住宅小区	0.7~0.9万元/m³	1.2~1.3元/m³	0.5~0.7度/m³
YW-S（120、180、250、300）	100m³/d＜处理量≤300m³/d	SBBR	一级A	集中村居、住宅小区	0.6~0.7万元/m³	1.1~1.2元/m³	0.4~0.7度/m³

SBBR设备适合北方使用，低温处理效果好。采用聚氨酯喷涂或高密度挤塑板保温，保温层外采用高分子树脂和木粉为材质的生态木外墙板装饰，对处理量≤10m³/d的设备配置电加热装置，在处理水温7℃以上，均可稳定达标出水。目前，SBBR污水（中水）处理设备已应用于宁夏贺兰山东麓20家葡萄酒庄高浓度生产废水处理，处理后的出水满足《农村生活污水处理设施水污染排放标准》。

②LD-S系列分散式污水处理装备

设备具有地埋式、装备化、运营省、水质稳的特点，壳体均采用连续缠绕加强玻璃纤维筒体FRP材质，壁厚0.8~2cm，强度高，密封性好，内部工艺制作无金属，安装速度快调试运营简易，可实现日处理1-5000t，出水可达到一级A的标准。设备本体使用寿命可达20年以上，微动力能耗设计，单个站区装机功率1KW左右，北方地区构建物采取特殊卸力设计冬季保温性能好，地面控制系统自动化人机界面设计，可实现全天候无人值守。目前，该技术已在内蒙古乌海进行全天候运营应用，见表5.4-2。

表5.4-2 LD-S系列设备建设及运行费用表

型号	处理规模	工艺	出水水质	使用范围	建设费用	运行费用	设备能耗
LD-SA系列	0.5 ~2 t	改良型AO+生物滤池	一级A	2～3农户	2.5~3.5万	2.5~3.5 元/吨水	0.42度/m³
LD-SC系列	2 ~250 t	改良型AO技术	一级A	集中村居	12.5~600万	2.2~3.0 元/吨水	0.42~0.54度/m³
LD-S-MBR系列	15 ~5000t	膜技术	一级A	镇级污水、河道截污	31.2~3545.5万	4.5~8.5 元/吨水	0.48~2.2度/m³

③BioComb一体化小型污水处理装备

分散式点源设备BioComb是一种一体化小型水处理装置，针对中小型污水处理规模，比如人口在4000人以下的村庄、疗养院、度假村、大型基建工程等场所，该装置将整套污水处理装置集成到标准海运集装箱中，高度模块化；也可以采用水池的形式。

图5.4-3 BioComb设备污水处理工艺流程图

BioComb反应池分为一级反应池（厌氧段）、二级反应池（好氧段），创造出一个好的厌氧-好氧-沉淀排放的循环过程，将污水中的磷随污泥排放。并且在厌氧和好氧状态下使活性污泥与污水充分混合，活性污泥始终处于悬浮状态，促使嗜磷菌的细胞与所要吸取的物质充分接触，以增加反应速度和加大吸取量。同时，曝气区良好的脱氮效果使得回流液中化合态氧浓度很低，更促进磷的厌氧有效释放，进而大大提高好氧吸磷能力。

BioComb设备具有一体化设计、运行稳定可靠，自控程度高、操作简单灵活，占地面积小、途径费用较低，标准化制造，集装化运输，转运快捷方便等优点，目前已在河北晋州、石家庄、张家口等多地安装应用。具体建设及运行费用见表5.4-3。

表5.4-3BioComb设备建设及运行费用表

型号	处理规模	工艺	出水水质	使用范围	建设费用	运行费用
BioComb设备	5~2000 t	AO工艺	一级A	集中村居、住宅小区	0.65~1.2万元/m³	0.35~0.65元/吨水

④金锣净水系统

金锣净水系统是采用高浓度活性污泥法进行污水净化处理的新型污水处理设备，动力设备和工艺管线内置，设备内部无填料，无过滤膜，无需添加药剂，出水可直接回用于绿化、冲厕、消防、建筑等，且运行时无需专人值守，操作简单，根据实际运行情况设定参数，配置运行故障安全控制系统，可实现所有净水系统的远程控制和操作，节省运行人力成本，保证系统稳定运行。目前在山东、浙江、重庆、福建、云南、黑龙江、陕西、河南、河北、青海等10余省市推广应用，出水水质单台设备日处理污水可达300m³，可解决4000-6000人的生活污水处理问题。

污水经收集进入集水池，通过网格过滤，去除颗粒杂物并在集水池进行均质均量。经提升通过毛发过滤器后，进入主体反应器。通过水解反应、曝气、污泥回流、泥水分离、消毒等处理环节，出水满足城市生活杂用水要求，具体工艺流程图如图5.4-4所示。

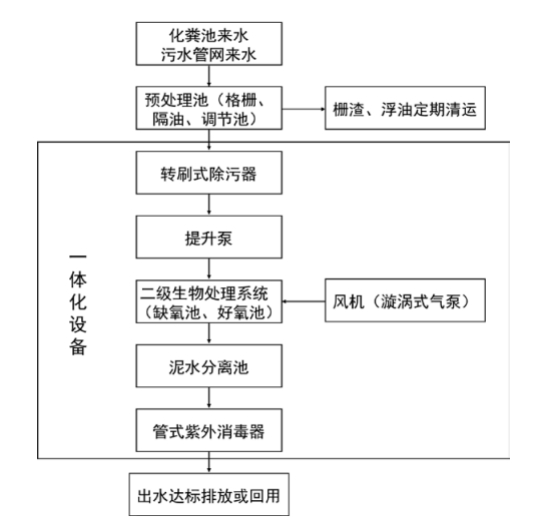

5.4-4工艺流程图

设备特点：①与传统活性污泥法相比较，高浓度活性污泥生物反应器没有污泥膨胀的问题、不排泥（无限泥龄），故反应器可以维持很高的污泥浓度，使硝化菌完全截留在生物反应器内，硝化反应得以顺利进行，所以能有效的去除氨氮；②反应器应用高浓度活性污泥工艺技术COD去除率可达90％、出水悬浮物和浊度近于零、脱色效果好；③占地面积小，卧式设备占地面积仅80m²，立式设备占地面积仅16m²；④无需投加药剂，运行费用只有电费；⑤出水水质良好稳定、可100％直接回用，实现了污水资源化；⑥使用寿命长，所有工艺部件全部集中在设备内部，一次就位完成，内部无载体、无填料，管理维护方便，运行安全可靠，无需专人值守。

针对目前农村人口居住分散，产生的生活污水量少且随机性强，管网收集系统不健全、粗放型排放的地区，运维稳定的处理系统对比如表5.4-4所示。通过数据对比结合实际工程应用，采用MBR膜设备出水水质优，但MBR工艺的投资较高，膜的清洗及更换导致运行费用高，且容易形成膜污染。

表5.4-4 金锣净水系统与MBR膜设备建设及运维投资

处理工艺		金锣净水系统	MBR膜设备
占地（m2）		60	100
吨水投资（万元）		1万	1-2万
吨水运维费用	电耗	0.56kw·h	4.48-6.72kw·h
	电费（单价0.75元/kw·h）	0.42元	3.36-5.04元
	人工费	0.027元	0.73元
	耗材费	（机电设备维护）0.016	（膜组件更换）1.83元
	合计	0.463元	5.92-7.6元
年运维费用		4.38万元	65-83万元

5.4.2处理工艺确定

生活污水处理站的处理工艺选取既要满足处理效果，又要投资少、运行费用低、符合农村实际情况。根据实际情况，项目拟建地环境状况，参考《农村生活污水处理项目建设与投资指南》中推荐的工艺，并结合山东省农村地区现有的农村污水处理站建设经验，确定了沂南县农村污水处理设施工艺流程，出水执行山东省《农村生活污水处理设施水污染物排放放标准》（DB37/2693-2019）。

1、工艺流程

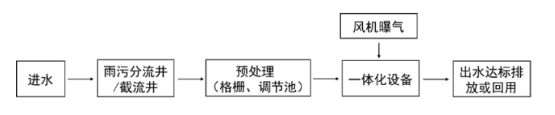

图5.4-5小型一体化污水处理设施工艺流程图

2、处理工艺参数

根据村庄污水量设计小型一体化污水处理设备有100m³/d、150m³/d三种规模。

A设计水量100m³/d的污水处理站

a.截流井

平面尺寸：1.0×1.0×1.5m，高度1.5m；结构：砖混结构；

数量：1座；截流井设计截流倍数为1，截流井雨水出水排至雨水排放沟渠，截流井以下管段均为污水管路。

b.格栅井

结构形式：全地下钢砼结构；尺寸规格：5.0×0.7×4.5m；数

量：1座；设置回转机械格栅1套，尼龙格栅B=400mm，b=5mm，N=0.75KW。

c.调节池

调节池尺寸：5.0×3.5×4.5m；有效水深：4.0m；有效容积：70m³；停留时间：16.8h。

配置设备及仪表：内部设置提升水泵2台（1用1备），型号：50WQ7-10-0.55，H=10m，N=0.55kw；设液位浮球2套，自动控制提升泵启停，并配套1台潜水搅拌机进行搅拌，型号：

QJB1.5/6-260/3-980/C/S。

d.一体化设备

A/O+污泥回流+泥水分离+消毒一体化设备

型号：100m³/d；尺寸：φ4.5*6.55m；占地面积：23.75m²；

总功率：5.55kw；不锈钢结构。

配置设备及仪表：配置CCR型螺旋式风机2台，一用一备；风量3.25m³/min，风压0.4Kgf/cm2，功率4.0kw。

e.工艺设备清单见表5.4-6。

5.4-6工艺设备清单

序号	名称	规格及型号	单位	数量	备注
一	构筑物
1	截流井	1.0×1.0×1.5m	座	1
2	格栅井	3.0×1.0×2.0m	座	1
3	调节池	2.5×2.5×4.5m	座	1
4	设备间		间	1
二	设备
1	机械格栅	GSHZ400	台	1
2	污水提升泵	型号：50WQ7-10-0.55，H=10m，N=0.55kw	台	2	一用一备
3	潜水搅拌机	QJB1.5/6-260/3-980/C/S	台	1
4	液位浮球		台	2
5	一体化设备	Φ4.5*6.55m	套	1
6	CCR型螺旋式风机	型号：HC-501S， 风量1.36m3/min	台	2	一用一备
7	管道及附件		套	1
8	配套阀门及管件		套	1
9	配电系统		套	1
10	自控系统		套	1
11	照明		套	1
12	接地		套	1
13	电缆、穿线管及附件		套	1
三	配套工程
1	围栏		米	100
2	大门		个	1

f.电气设计及控制系统

配电箱：本项目采用集中控制方式，设计一台电气配电箱对各设备进行配电，箱体采用钢制喷塑外壳，箱外进行操作，箱内电气元件均采用名优产品。

设备控制：电气设备的控制为集中控制，电气控制柜及操作面板设计合理，美观大方，操作方便，并进行防腐防潮处理，内部走线规整，线号清晰明了。操作面板上所有元件有清晰明确的标签，电气设备均配备过流、热保护。

电缆敷设：均为线管明敷，并接地良好；动力线和控制线分用不同的管路敷设；分线、接线处加装分线盒，便于敷设和维护。

B.设计水量150m³/d的污水处理站

a.截流井平面尺寸：1.0×1.0×1.5m；结构：砖混结构；数量：1座；截流井设计截流倍数为1，截流井雨水出水排至雨水排放沟渠，截流井以下管段均为污水管路。

b.格栅井

结构形式：全地下钢砼结构；尺寸规格：5.0×0.7×4.5m；数量：1座；设置回转机械格栅1套，尼龙格栅B=400mm，b=5mm，N=0.75KW。

c.调节池

调节池尺寸：5.0×5.0×4.5m；有效水深：4.0m；有效容积：100m³；停留时间：16.8h。

配置设备及仪表：内部设置提升水泵2台（1用1备），型号：50WQ7-10-0.55，H=7m，N=0.55kw；设液位浮球2套，自动控制提升泵启停，并配套1台潜水搅拌机进行搅拌，型号：QJB1.5/6-260/3-980/C/S。

d.一体化设备

A/O+污泥回流+泥水分离+消毒一体化设备

型号：150m³/d；尺寸：φ5.92*6.55m；占地面积：37.59m²；总功率：6.25kw；不锈钢结构。

配置设备及仪表：配置CCR型螺旋式风机2台，一用一备;风量3.25m³/min，风压0.4Kgf/cm²，功率4.0kw。

e.工艺设备清单见表5.4-7。

表5.4-7 工艺设备清单

序号	名称	规格及型号	单位	数量	备注
一	构筑物
1	截流井	1.0×1.0×1.5m	座	1
2	格栅井	5.0×0.7×4.5m	座	1
3	调节池	5.0×5.0×4.5m	座	1
4	设备间		间	1
二	设备
1	机械格栅	GSHZ400	台	1
2	污水提升泵	型号：50WQ7-10-0.55，H=7m，N=0.55kw	台	2	一用一备
3	潜水搅拌机	QJB1.5/6-260/3-980/C/S	台	1
4	液位浮球		台	2
5	一体化设备	Φ5.92*6.55m	套	1
6	CCR型螺旋式风机	型号：HC-501S，风量1.36m3/min	台	2	一用一备
7	管道及附件		套	1
8	配套阀门及管件		套	1
9	配电系统		套	1
10	自控系统		套	1
11	照明		套	1
12	接地		套	1
13	电缆、穿线管及附件		套	1
三	配套工程
1	围栏		米	100
2	大门		个	1

f.电气设计及控制系统

配电箱：本项目采用集中控制方式，设计一台电气配电箱对各设备进行配电，箱体采用钢制喷塑外壳，箱外进行操作，箱内电气元件均采用名优产品。

设备控制：电气设备的控制为集中控制，电气控制柜及操作面板设计合理，美观大方，操作方便，并进行防腐防潮处理，内部走线规整，线号清晰明了。操作面板上所有元件有清晰明确的标签，电气设备均配备过流、热保护。

电缆敷设：均为线管明敷，并接地良好；动力线和控制线分用不同的管路敷设；分线、接线处加装分线盒，便于敷设和维护。

5.4.3进出水水质

1、进水水质

沂南县目生活污水排放主要为黑水、灰水和厨房废水等，水质较为复杂，参考同类地区的调查数据，设计进水水质为下表：

表5.4-8 山东省农村生活污水水质参照表（mg/L）

指标	pH	SS	COD	BOD	NH3-N	TN	TP
浓度范围	6.5~8.5	100~200	150~400	100~200	20~40	25~60	2.5~6.0

2、出水水质

农村生活污水排水水质要求应遵循以下原则：①尾水利用应满足国家或地方相应的标准或要求。其中，用于农田灌溉的，相关控制指标应满足《农田灌溉水质标准》（GB5084-2005）规定要求；用于渔业的，相关控制指标应满足《渔业水质标准》（GB11607-89）和《海水水质标准》（GB3097-1997)规定要求；用于景观环境的，相关控制指标应满足《城市污水再生利用景观环境用水水质》（GB/T18921-2002）规定要求；用于《城市污水再生利用城市杂用水水质》（GB/T18920-2002）。②尾水确需排放的，应根据农村生活污水的排放要满足国家和地方的排放标准，应根据水体的水功能区划及河道的环境容量来确定污水处理站的排放标准。

针对处理规模为500m³/d（含）以下的农村污水处理厂站执行山东省地方标准《农村生活污水处理设施水污染物排放放标准》（DB37/2693-2019）。新建农村生活污水处理处置设施执行表4.4-6规定的排放浓度限值。现有农村生活污水处理处置设施应稳定运行，自2022年1月1日起执行表1规定的排放浓度限值。

5.4-9农村生活污水处理处置设施水污染物排放浓度限值

单位：mg/L，（pH值、粪大肠菌群数除外）

序号	污染项目	排放限值
		一级标准	二级标准
1	pH	6~9
2	COD	60	100
3	SS	20	30
4	NH3-N	8（15）	15（20）
5	TN	20	--
6	TP	1.5	--
7	粪大肠菌群数	10000	--
8	动植物油	5	10

5.4.4新建小型一体化污水处理建设规模

根据《第二次全国污染源普查生活源产排污系数手册》（试用版）对住宅小区居民及农村居民生活水污染物产生量进行核算，临沂市属二区一般城市，沂南县位于二区三类地区，其住宅小区及农村居民生活污水及污染物产生和排放系数如表5.4-10和表5.4-11所示。

5.4-10 沂南县镇区居民生活污水及污染物产排系数

指标	单位	产污系数下限值	产污系数平均值	产污系数上限值
人均日生活用水量	L/人·d	46.5	82.5	130
折污系数	无量纲	0.8-0.9
化学需氧量	mg/L	355	505	710
五日生化需氧量		158	226	316
氨氮		29.7	42.4	59.4
总氮		41.3	59.0	82.6
总磷		3.72	6.2	9.3
动植物油		1.17	5.85	11.70

表5.4-11沂南县农村居民生活污水及污染物产生和排放系数

指标	单位	有无水冲式厕所	产生系数	初级处理排放系数
生活污水量	L/人·d	无	18..0	--
化学需氧量	g/人·d		16.9	--
五日生化需氧量			5.9	--
氨氮			0.06	--
总氮			0.28	--
总磷			0.03	--
动植物油			0.58	--
生活污水量	L/人·d	有	32.0	32.0
化学需氧量	g/人·d		30.0	26.7
五日生化需氧量			10.2	9.1
氨氮			1.60	1.60
总氮			2.48	2.26
总磷			0.10	0.10
动植物油			0.68	0.66

根据已有排放系数等资料，结合沂南县生活污水排放量应结合卫生设施水平、排水系统完善程度等因素，农村新型社区型村庄及住宅小区用水量水平与城镇居民相当，户内有给水排水卫生设备，大部分有淋浴设备，统一按照用水量80L/（人·d），折污系数取0.8。老旧村庄及平房区已全部实现“村村通自来水”，旱厕改造大部分已完成，统一按照用水量32L/（人·d），灰水产生量按照18L/（人·d）进行核算。

根据各自然村农村生活污水排放情况、集中住宅小区情况及排水基础设施条件，确定选择新建小型一体化污水处理设施的地区，如表5.4-12所示。

表5.4-12 新建小型一体化污水处理设施的村庄及处理规模

序号	乡镇	村庄	污水排放量（t/d）	一体化污水处理设施规模（t/d）
1	界湖街道	卧龙源社区	94.02	150
2	界湖街道	徐家独树	90.168	150
3	界湖街道	夏庄社区	150.82	200
4	界湖街道	新独树社区	103.58	150
5	依汶镇	隋家店社区	101.32	150
6	依汶镇	依汶社区	80.29	150
7	依汶镇	葛庄社区	130.78	200
8	马牧池乡	马牧池社区	135.43	200
9	马牧池乡	辛庄社区	119.87	200
10	马牧池乡	董家庄社区	98.83	150
11	马牧池乡	柳洪社区	123.466	150
12	马牧池乡	桃花峪社区	104.04	150
13	马牧池乡	横河社区	99.57	150
14	岸堤镇	岸堤社区	317.46	500
15	岸堤镇	高湖社区	219.24	300
16	岸堤镇	上高湖社区	116.58	200
17	岸堤镇	塘子社区	106.86	150
18	岸堤镇	三峪社区	82.47	150
19	孙祖镇	孙祖社区	129.244	200
20	孙祖镇	孟良崮社区	92.163	150
21	孙祖镇	开元社区	97.16	150
22	孙祖镇	代庄社区	113.993	200
23	双堠镇	崖子社区	206.27	300
24	双堠镇	梭庄社区	168.85	200
25	双堠镇	艾于社区	105.39	200
26	双堠镇	黑山安村	88.36	150
27	青驼镇	青驼社区	165.76	200
28	青驼镇	河疃村	92.39	150
29	青驼镇	双桥村	80.88	150
30	张庄镇	张庄中心社区	84.6	150
31	张庄镇	沿汶社区	84.82	150
32	砖埠镇	蒙河社区	81.43	150
33	砖埠镇	沂阳社区	98.13	150
34	砖埠镇	岳阳社区	111.297	150
35	砖埠镇	阳都村	85.06	150
36	大庄镇	河村社区	188.86	300
37	大庄镇	莪庄社区	94.82	150
38	大庄镇	桃花社区	104.05	150
39	大庄镇	左泉社区	158.41	200
40	大庄镇	杨坡社区	184.13	200
41	大庄镇	幸福社区	121.04	150
42	大庄镇	阳光社区	93.34	150
43	大庄镇	高阜社区	155.37	200
44	苏村镇	司马村	111.39	150
45	蒲汪镇	蒲汪村社区	137.86	200
46	蒲汪镇	龙角社区	189.76	200
47	蒲汪镇	寨西社区	135.46	200
48	蒲汪镇	杨庄社区	169.87	300
49	蒲汪镇	万成社区	98.47	150
50	蒲汪镇	站前社区	121.19	200
51	蒲汪镇	车疃社区	129.69	200
52	湖头镇	黑石沟社区	103.99	200
53	湖头镇	新河村	90.01	150
54	湖头镇	薄店子社区	205.67	300
55	湖头镇	城石村	112.64	200
56	铜井镇	杜山社区	85.49	150
57	铜井镇	朝阳社区	113.99	200
58	铜井镇	新王社区	122.825	150
59	铜井镇	保泉社区	111.48	200
60	青驼镇	高里社区	165.76	250
61	青驼镇	玉戴河村	92.39	150
62	铜井镇	铜井社区	113.99	150
63	界湖街道	鑫源社区	77.604	100
64	张庄镇	和庄社区	67.005	100
65	张庄镇	南官庄社区	59.93	100
66	张庄镇	新庄社区	53.62	100
67	张庄镇	汶河社区	50.97	100
68	砖埠镇	汶阳社区	77.97	100
69	砖埠镇	薛埠村	77.92	100
70	砖埠镇	临河村	59.58	100
71	砖埠镇	桃源村	50.78	100
72	大庄镇	埠园社区	78.02	100
73	大庄镇	交良社区	50.78	100
74	苏村镇	杜家庄村	72.52	100
75	蒲汪镇	河东社区	72.52	100
76	蒲汪镇	王庄社区	77.85	100
77	蒲汪镇	圣母社区	65.61	100
78	湖头镇	房家官庄	52.09	100
79	湖头镇	张哨二村	52.71	100
80	湖头镇	肖宋哨村	69.28	100
81	铜井镇	大张庄村	63.383	100
82	铜井镇	两泉坡社区	65.3	100
83	铜井镇	银泉村	75.524	100
84	铜井镇	金桥社区	53.705	100
85	铜井镇	灵山村	64.579	100
86	铜井镇	红泉峪村	54.856	100
87	铜井镇	鲁家庄社区	70.52	100
88	铜井镇	珠宝庄村	54.97	100
合计			9342.132	14200

注：一体化污水处理设施规模考虑周边村庄采用“集中拉运”量。

5.5“集中拉运”配套运输设备

扣除建设小型一体化污水处理设施88个村、纳入市政污水管网7个村，剩余120个村采用“集中拉运”模式，生活污水经收集后用罐车运至附近小型一体化污水处理设施或城镇集中污水处理厂处理，“集中拉运”模式村庄名单及个村设备数量详见表5.5-1。

购置吸粪车等粪污转运收集设备，对沂南县农村厕所粪污进行抽取收运、集中处理，农村厕所粪污工程建设内容主要包括厕所粪污处理前期户厕粪污抽取收集、粪污转运。拉运量为3401.07m³/d，吸粪车容量按10m³进行计算，每辆吸粪车负责一个区域、吸粪车数量按照每辆日均收集转运6次配置，需配备装载量为10t/辆的吸粪车60辆，配备收集转运过程中劳动工具60套。吸粪车单价为18.5万元/辆（含配套设备）。

表5.5-1 “集中拉运”模式村庄名单

序号	乡（镇、街道）	村庄名称	污水产排放量（m³/d）
1	界湖街道	大埠子	28.704
2	依汶镇	邵家湖	42.99
3	依汶镇	松粮泉社区	69
4	依汶镇	小安子	14.39
5	依汶镇	安子	52.53
6	依汶镇	汶河贯头	32.02
7	依汶镇	石花峪	32.38
8	依汶镇	双村	43.18
9	依汶镇	青杨行	46.53
10	依汶镇	余粮	23.29
11	依汶镇	朱家里庄	48.97
12	依汶镇	汶凤	14.39
13	依汶镇	冯家村社区	29.34
14	依汶镇	三合	27.73
15	依汶镇	安保庄	20.746
16	依汶镇	满庄	20.77
17	依汶镇	小安乐	8.64
18	依汶镇	大梨峪	7.47
19	依汶镇	薄板台	29.34
20	依汶镇	店子社区	67.59
21	依汶镇	满富庄	17.52
22	马牧池乡	双泉峪社区	62.07
23	岸堤镇	田家北村	42.81156
24	岸堤镇	唐家峪子	47.93
25	岸堤镇	柳行岔	28.66345
26	岸堤镇	岩路	35.99
27	岸堤镇	王山峪	40.88
28	岸堤镇	大峪庄	25.75
29	岸堤镇	库东	33.98
30	岸堤镇	河子沟	28.66345
31	岸堤镇	冯家庄子	29.21
32	孙祖镇	匣石村	46.71
33	孙祖镇	镇东村	64.09
34	孙祖镇	东高庄村	47.509
35	孙祖镇	青龙峪村	29.21
36	孙祖镇	新凤庄村	51.8835
37	孙祖镇	铁峪村	76.866
38	孙祖镇	连顶社区	44.169
39	孙祖镇	六里沟村	36.777
40	孙祖镇	刘家峪村	36.777
41	孙祖镇	城子社区	52.39
42	孙祖镇	石汪圈村	25.70722
43	孙祖镇	南瓦庄村	30.38
44	孙祖镇	栗林村	43.45
45	双堠镇	石门村	45.43
46	双堠镇	柳泉峪村	66.71
47	双堠镇	五彩庄村	45.43
48	双堠镇	南龙口村	29.249
49	双堠镇	北龙口村	35.53
50	青驼镇	双冶村	42.33
51	青驼镇	新磨石沟村	52.23
52	青驼镇	大官岭村	45.99
53	青驼镇	双盛村	43.33
54	青驼镇	芦山西头	18.63
55	青驼镇	旁沂庄	13.27
56	青驼镇	大冯楼子	24.58
57	青驼镇	双汇村	47.94
58	青驼镇	山北头	26.48
59	青驼镇	凤凰岭村	39.839
60	青驼镇	泉头村	21.91
61	青驼镇	三联村	24.43
62	青驼镇	河东村	43.65
63	青驼镇	大坊庄村	44.8
64	青驼镇	斗沟村	69.7
65	青驼镇	桃花埠村	35.02
66	青驼镇	岭前村	32.79
67	青驼镇	河西村	20.89
68	青驼镇	石义庄村	44.69
69	青驼镇	山前村	31.81
70	青驼镇	苗家峪村	20.89
71	青驼镇	徐公店	35.89
72	青驼镇	赵左庄村	30.54
73	青驼镇	红卫村	30.63
74	青驼镇	卧龙村	36.65
75	青驼镇	冯楼村	26.42
76	张庄镇	张庄村	62.28
77	张庄镇	杏山庄社区	43.69
78	张庄镇	松泉峪村	20.89
79	张庄镇	金场峪村	31.1147
80	张庄镇	左家峪子村	16.38
81	张庄镇	大岱社区	29.50814
82	张庄镇	周家峪子村	14.67
83	张庄镇	府旺庄	40.37
84	张庄镇	龙泉峪	21.49
85	张庄镇	上峪社区	39.379
86	张庄镇	黄埠	32.6
87	张庄镇	花峪庄村	23.666
88	张庄镇	留田村	38.3
89	张庄镇	杏山峪	22
90	张庄镇	郭家峪子	17.67
91	张庄镇	松山村	44.12
92	张庄镇	薛家村	36.36
93	张庄镇	下峪村	50.41
94	张庄镇	前辉山	17.74
95	张庄镇	辉山	28.38
96	张庄镇	大峪村	36.36
97	砖埠镇	双河社区	46.51
98	砖埠镇	常桑杭社区	49.28
99	砖埠镇	阳岚社区	46.51
100	苏村镇	前进村	29.456
101	苏村镇	李家庄村	48.938
102	苏村镇	王泉村	29.456
103	苏村镇	陈官庄	28.029
104	苏村镇	牛小河村	38.659
105	苏村镇	和兴村	41.4
106	蒲汪镇	山角沟社区	47.87
107	湖头镇	刘岭王湖	41.02
108	湖头镇	联合哨村	47.59
109	湖头镇	赵家洼	28.12
110	湖头镇	西太沟	22.76
111	湖头镇	青石岭	23.63
112	湖头镇	张哨一村	46.91
113	湖头镇	王家哨	28.01
114	湖头镇	双河社区	39.62
115	湖头镇	沟头村	20.65
116	湖头镇	兴源村	24.68
117	铜井镇	沧浪沟村	32.6
118	铜井镇	燕子湖村	35.957
119	铜井镇	孔家湖村	28.704
120	铜井镇	三山峪村	66.9
合计			4327.702
